GGU-FILTER-STABILITY: Menüeintrag "Allgemeine Legende"

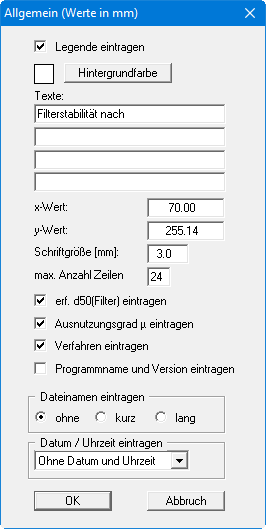

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die Ihnen die Einstellung der grafischen Darstellung einer Legende mit Ihren Eingabedaten und dem Berechnungsergebnis ermöglicht. Die Darstellung wird durch den Schalter "Legende eintragen" aktiviert.
Die Legende enthält zusätzlich zu den in der Dialogbox möglichen Texteingaben die Datensatzbeschreibung, wenn Sie unter dem entsprechenden Menüeintrag “Bearbeiten / Datensatzbeschreibung" eine Bezeichnung eingegeben haben.
Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Schriftgröße" und die "max. Anzahl Zeilen" steuern Sie die Größe der Legende, gegebenenfalls erfolgt eine mehrspaltige Darstellung. Den Hintergrund der Legende können Sie farbig darstellen lassen.
Am schnellsten können Sie die Lage der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen. |
|---|
Beim Verfahren nach Cistin/Ziems kann zusätzlich die Darstellung des erforderlichen Wertes d50 für den Filter oder des Ausnutzungsgrads über die entsprechenden Schalter aktiviert werden. Das verwendete Verfahren wird bei Aktivierung des Schalters "Verfahren eintragen" automatisch vom Programm unter den eingegebenen Textzeilen eingetragen.
Weiterhin können in der allgemeinen Legende, wenn gewünscht, Informationen zum Programm (Name und Version) und zur aktuellen Datei mit dargestellt werden. Durch Aktivierung der Schalter "kurz" oder "lang" können Sie den aktuellen Dateinamen ohne oder mit Pfadangabe in die Legende eintragen lassen. Ebenso ist die Angabe von Datum und/oder Uhrzeit möglich.
