GGU-FILTER-STABILITY: Systemdaten: Filterstabilität nach Cistin/Ziems

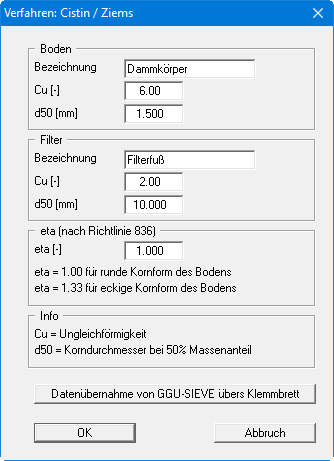

Für die Berechnung der Filterstabilität nach Cistin/Ziems erhalten Sie die folgende Dialogbox:

Sie müssen jeweils für den Boden und für den Filter die Ungleichförmigkeit Cu und den Korndurchmesser bei 50 % Massenanteil d50 eingeben. Weiterhin können Sie zur Berücksichtigung der Kornform des Bodens einen Wert eta gemäß der DB-Richtlinie 836 (Modul 836.4602A01: Tiefenentwässerungen, Nachweise der Filterstabilität von Filtern / Dräns, 1. Aktualisierung 01.10.2008) eingeben.

Wenn Sie zuvor eine Korngrößenanalyse mit dem Programm GGU-SIEVE (ab Version 14) durchgeführt haben, können Sie die benötigten Werte Cu und d50 im Programm GGU-SIEVE über den dortigen Menüeintrag "Bearbeiten / Filterstabilität" in die Windows-Zwischenablage kopieren. Klicken Sie dann in der obigen Dialogbox auf den Knopf "Datenübernahme von GGU-SIEVE übers Klemmbrett", um die zwischengespeicherten Daten in die Dialogbox zu übernehmen.

Die für den Boden und den Filter eingegebenen Werte werden in der Allgemeinen Legende auf dem Ausgabeblatt dargestellt.
