GGU-FILTER-STABILITY: Systemdaten: Suffosionssicherheit nach Kenney/Lau

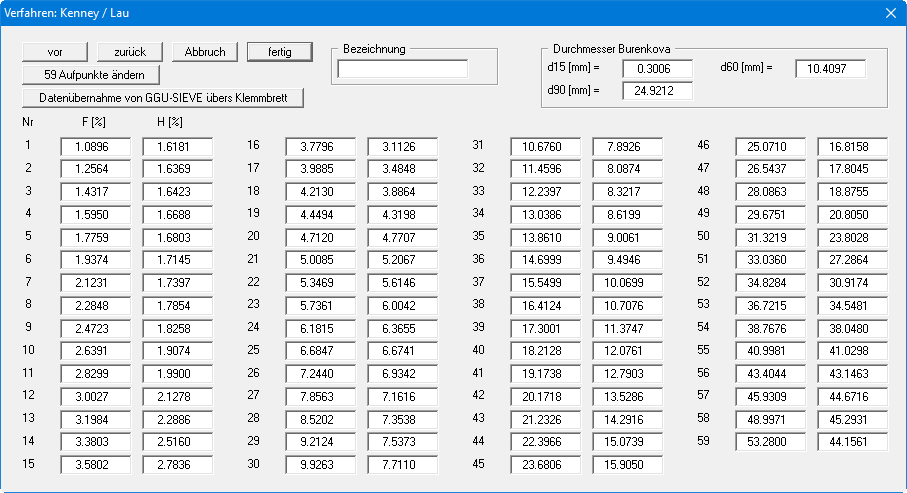

Für den Suffosionsnachweis nach Kenney/Lau gemäß Merkblatt Materialtransport im Boden (MMB) der Bundesanstalt für Wasserbau (BAW) in Karlsruhe, 2013, erhalten Sie die folgende Dialogbox:

Wenn Sie zuvor eine Korngrößenanalyse mit dem Programm GGU-SIEVE (ab Version 14) durchgeführt haben, können Sie die benötigten Aufpunkte im Programm GGU-SIEVE über den dortigen Menüeintrag "Bearbeiten / Suffosion" Schalter "Suffosionssicherheit nach Kenney / Lau und Burenkova" in die Windows-Zwischenablage kopieren. Klicken Sie dann in der obigen Dialogbox auf den Knopf "Datenübernahme von GGU-SIEVE übers Klemmbrett", um die zwischengespeicherten Daten in die Dialogbox zu übernehmen.

Wenn Sie die Aufpunkte per Hand eingeben möchten, klicken Sie zunächst auf den Knopf "x Aufpunkte ändern" und geben die gewünschte Anzahl Aufpunkte ein. Anschließend tragen Sie die Werte für F (Masse [%] der Körner < d) und H (Masse [%] zwischen d + 4·d) ein.

Sie können für Ihren Boden eine Bezeichnung eingeben, die in der Allgemeinen Legende auf dem Ausgabeblatt mit dargestellt wird.

Wenn die Ergebniskurve im Übergangsbereich liegt, ist zusätzlich eine Überprüfung nach Burenkova erforderlich. Diese wird automatisch mit den in der Dialogbox eingegebenen bzw. aus GGU-SIEVE importierten Werten angeschlossen.
