GGU-FOOTING: Ergebnisgrafiken erzeugen

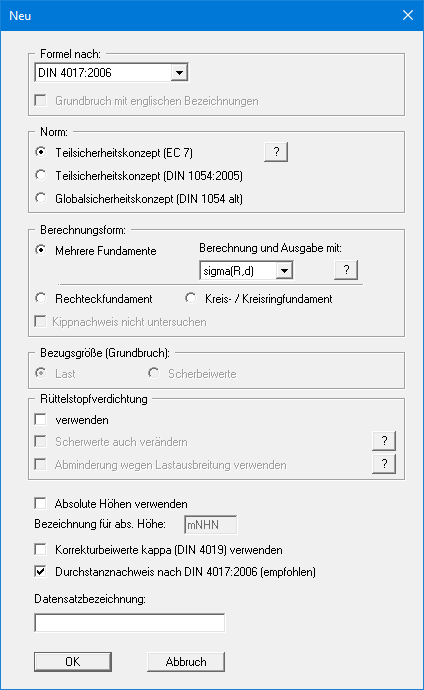

Nach dem Anstarten des Programms erscheint zunächst das Programmlogo. Wählen Sie den Menüeintrag "Datei / Neu". Sie erhalten die nachfolgende Dialogbox angezeigt.

Behalten Sie die vorgegebenen Einstellungen bei. Geben Sie, wenn Sie wollen, noch eine Datenbeschreibung ein (z.B. "Mein erster Versuch"). Nach Bestätigen mit "OK" erhalten Sie zunächst eine Dialogbox, in der Sie den Lastfall auswählen, für den Sie rechnen möchten. Die Sicherheiten des gewählten Lastfalls werden automatisch in die Systemdaten übernommen.

Verlassen Sie die Box durch Klicken auf den Knopf "BS-P" und wählen Sie anschließend den Menüeintrag "System / System berechnen". Nach einer Info zum Durchstanznachweis werden die Berechnungsergebnisse für die vom Programm voreingestellten Werte mit allen Grafiken auf dem Bildschirm dargestellt.

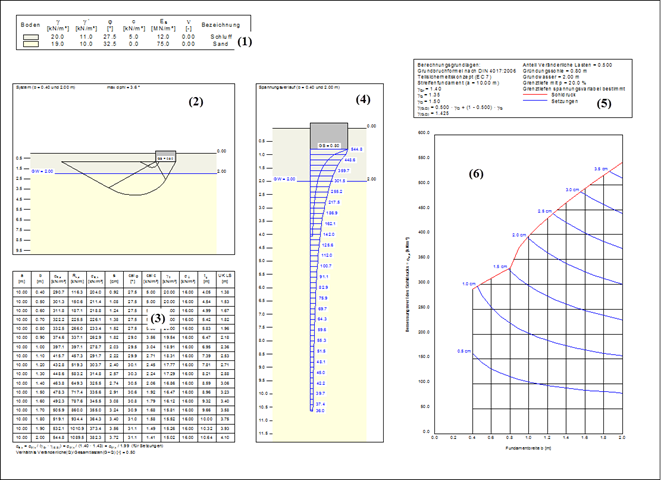

Insgesamt besteht die Grafik aus sieben Elementen (siehe auch Menütitel "Formblatt")

• Legende mit den Bodenkennwerten (1),

• Legende mit den Streckenlasten (nur wenn vorhanden),

• Grafik mit dem System (2) (Bodenaufbau, dem Fundament und eventuell der zugehörigen logarithmischen Spirale),

• Protokoll (3) in Tabellenform mit den Berechnungsergebnissen für die ausgewählten Fundamentformen,

• Spannungsverlauf (4) mit dem Bodenaufbau, dem Fundament und der zugehörigen Spannungsverteilung,

• Legende mit allgemeinen Grundlagen der Berechnung (5) wie etwa Grundbruchsicherheit, Grundwasserstand usw.,

• Fundamentdiagramm (6) mit den Berechnungsergebnissen hinsichtlich Bemessungswert des Sohlwiderstands bzw. zulässiger Bodenpressung und Setzungen.
