GGU-FOOTING: Fundamente definieren (Beispiel 1)

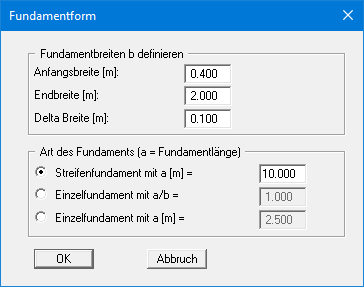

Im Menüeintrag "Bearbeiten / Fundamente" definieren Sie die Fundamentgrößen und die Fundamentform.

In dieser Box geben Sie zunächst die "Anfangsbreite", die "Endbreite" und die "Delta Breite" ein. Damit legen Sie den Breitenbereich fest, der untersucht werden soll. Im obigen Beispiel würden demnach die Breiten 0.4, 0.5, 0.6, ... bis 2.0 m untersucht.

Weiterhin ist anzugeben, ob ein Streifen- oder ein Einzelfundament berechnet werden soll. Im obigen Beispiel würde ein Streifenfundament berechnet werden. Bei einem Streifenfundament geben Sie die Streifenfundamentlänge an, die für alle Breiten gilt. Die Angabe einer Länge für Streifenfundamente ist für die Setzungsberechnung erforderlich.

Für die Berechnung eines Einzelfundamentes legen Sie fest, ob Einzelfundamente mit einem konstanten Längen-/Breiten-Verhältnis (a/b) oder mit einer konstanten Fundamentlänge (a) berechnet werden sollen. Wenn Sie Einzelfundamente mit konstanter Länge a aktiviert haben, kann es bei entsprechender Wahl der Anfangsbreite dazu kommen, dass a < b ist. In diesem Fall erhalten Sie eine Warnmeldung, die Sie daraufhin weist, dass in diesen Fällen a = b gesetzt wird.
