GGU-FOOTING: Grenztiefe auswählen (Beispiel 1)

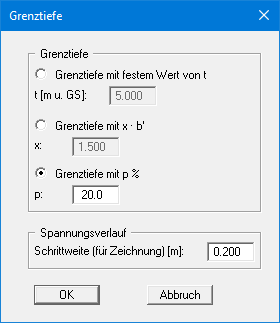

Im Menüeintrag "Bearbeiten / Grenztiefe" kann die Form der Grenztiefenberechnung auf drei unterschiedliche Arten festgelegt werden.

Für den Fall, dass die Grenztiefe unter der Unterkante der untersten Bodenschicht liegt, werden die Werte dieser untersten Schicht bei der Setzungsberechnung eingesetzt.

Bei Setzungsberechnungen kann eine Vorbelastung in kN/m² von der vorhandenen Bodenpressung abgezogen werden. Die Setzungsberechnungen erfolgen mit den entsprechend reduzierten Werten. Auch die Überlagerungsspannung wird um den Wert der Vorbelastung bei der Grenztiefenberechnung reduziert.

Für das Beispiel übernehmen Sie die Voreinstellung.
