GGU-FOOTING: Menüeintrag "Bermen"

Bei entsprechend gewähltem Berechnungsverfahren können Sie über diesen Menüeintrag maximal fünf einzelne Bermen definieren. Der Schalter "Böschung gemäß DIN 4017:2006" in der Dialogbox "Bearbeiten / Systemdaten" muss dabei deaktiviert sein. Die Bermen dürfen sich nicht überlappen. Das Programm überprüft diese Bedingung und macht Sie auf den Fehler aufmerksam. Eine eventuell im Menüeintrag "Bearbeiten / Systemdaten" eingegebene Berme wird auf 0,0 gesetzt, wenn Sie über diesen Menüeintrag eine oder mehrere Bermen definieren.

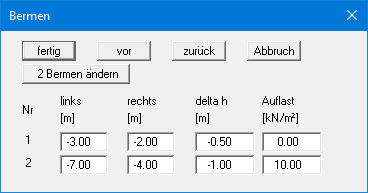

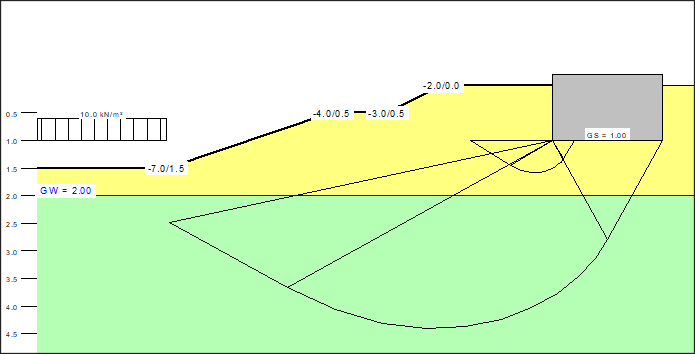

Um die in der Abbildung dargestellten Bermen zu erhalten, füllen Sie die Dialogbox wie folgt aus:

Geben Sie die x-Ordinate des Fußpunktes und des Kopfpunktes ein. Mit "delta h" definieren Sie die Höhe der Berme. Hier sind auch negative Werte zulässig. Zum Schluss kann eine Auflast auf dem hinter dem Kopf der Berme gelegenen horizontalen Teil eingegeben werden.
