GGU-FOOTING: Menüeintrag "Export nach GGU-SLAB"

Wenn es sich bei Ihrem Einzelfundament um eine größere Platte handelt, kann der Export nach GGU-SLAB sinnvoll sein. Mit GGU-SLAB können die Fundamente als elastisch gebettete Platten nach dem Steifemodulverfahren gerechnet werden. Bei einem Rechteckfundament erhalten Sie eine einfache Dialogbox, in der Sie die Dicke der Betonplatte sowie die Tiefe der untersten Bodenschicht und das x- und y-Raster für die Finiten Elemente eingeben.

Im Anschluss wird die Datei für GGU-SLAB erzeugt. Ihre Bodenschichtung und die Bodenkennwerte werden in GGU-SLAB als Steifemodulprofile übernommen.

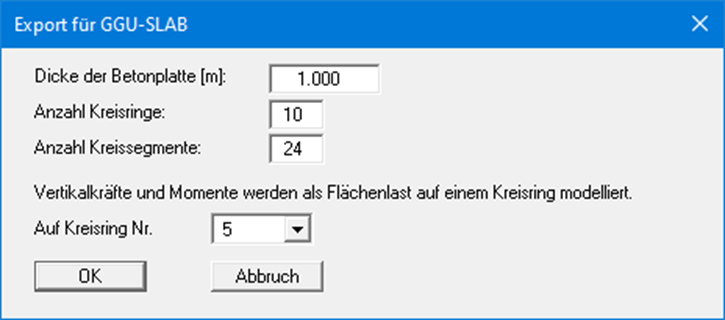

Bei einem Kreis- oder Kreisringfundament erhalten Sie die folgende Dialogbox:

Mit der Anzahl an Kreisringen und Kreissegmenten geben Sie die Dichte Ihrer Finiten Elemente in GGU-SLAB vor. Beim Kreisring erscheint zusätzlich der untere Bereich der Dialogbox. Hier legen Sie fest, auf welchem der zu definierenden Kreisringe die Vertikalkräfte und Momente als Flächenlast modelliert werden sollen.
