GGU-FOOTING: Menüeintrag "Export nach GGU-STABILITY"

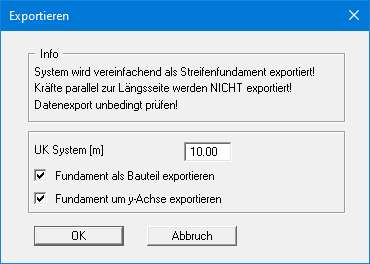

Wenn Sie ein Einzelfundament in einem abgeböschten System berechnen, können Sie das System nach GGU-STABILITY exportieren, um die Standsicherheit der vorhandenen Böschung nachzuweisen. Sie erhalten die folgende Dialogbox:

In GGU-STABILITY wird die GOK entlang der Böschung bis zur eingegebenen UK des Systems verlängert. Wenn Sie das Fundament nicht als Bauteil exportieren möchten und den Schalter deaktivieren, erfolgt der Export des Fundaments nur als Ständige Last. Normalerweise wird die Breite b des Fundaments (im Grundriss Sicht in y-Achse) als Breite des Bauteils bzw. der Ständigen Last in GGU-STABILITY übernommen. Wenn Sie den Schalter "Fundament um y-Achse exportieren" deaktivieren, wird die Länge a (Sicht in x-Achse) übernommen.

Bei der Erstellung der Datei für GGU-STABILITY können Sie bereits Mittelpunkte für die Gleitkreisberechnung nach Bishop generieren lassen. Diese sollten Sie aber unbedingt später in GGU-STABILITY überprüfen oder gleich auf die Generierung verzichten.
