GGU-FOOTING: Systemdaten eingeben (Beispiel 2)

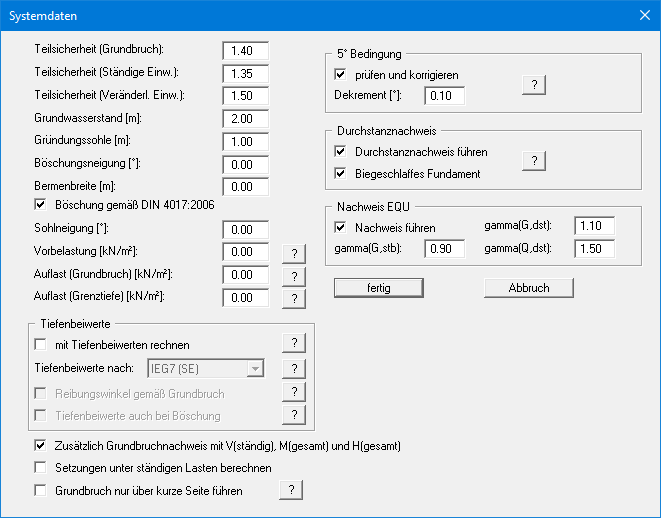

Im Menüeintrag "Bearbeiten / Systemdaten" wurden die entsprechenden Teilsicherheiten bereits eingetragen. Setzen Sie die Gründungssohle auf 1 m unter GOK.

Die Dialogbox entspricht weitgehend der Box im Modus "Mehrere Fundamente". Eine Erläuterung der Eingabewerte finden Sie bereits im vorherigen Beispiel. Zusätzlich können Sie bei der Berechnung von Einzelfundamenten (Rechteck oder Kreis/Kreisring) mit dem Teilsicherheitskonzept weitere Schalter aktivieren bzw. Eingaben machen:

• "Sohlneigung [°]:"
  Neigung der Gründungssohle in [°]

• "Zusätzlich Grundbruchnachweis mit V(ständig), M(gesamt) und H(gesamt)"
  Der Grundbruchnachweis wird zunächst mit den Gesamtlasten = ständige + veränderliche Lasten geführt.
  Wenn jedoch die Lastkombination V(ständig), M(gesamt) und H(gesamt) möglich ist, weil die Lastgrößen voneinander unabhängig auftreten können, kann diese Lastkombination ungünstigere Werte liefern. Daher besteht die Möglichkeit diese Lastkombination getrennt zu überprüfen.

• "Setzungen unter ständigen Lasten berechnen"
  Wenn dieser Schalter aktiviert ist, werden die Setzungen nur unter ständigen Lasten berechnet. Ansonsten werden die Setzungen unter Gesamtlasten (= ständige + veränderliche Lasten) berechnet.

• "Grundbruch nur über kurze Seite führen"
  Der Schalter wurde nur eingeführt, um das Beispiel 6 im Beiblatt der DIN 4017 korrekt berechnen zu können. Der Schalter sollte daher deaktiviert werden.
