GGU-GABION: Erddruckverteilung auf die Gabionenwand
Für die oben aufgeführten Nachweise ist die Kenntnis der Erddruckverteilung auf die Gabionenwand von entscheidender Bedeutung (siehe Abbildung “Gleitlinie und Erddruckverteilung”). In Anlehnung an die EBGEO kann eine Abminderung um den Faktor fq vorgenommen werden.
Die auf die Gabionenwand wirkende Belastung q errechnet sich aus:
q = fq · k · γ · z
fq = 0,8 für B/H >= 0,7 und fq = 1,0 für B/H <= 0,5 (dazwischen linear interpolieren)
k = Erddruckbeiwert gemäß Abbildung
γ = Wichte des Füllbodens
z = Ordinate

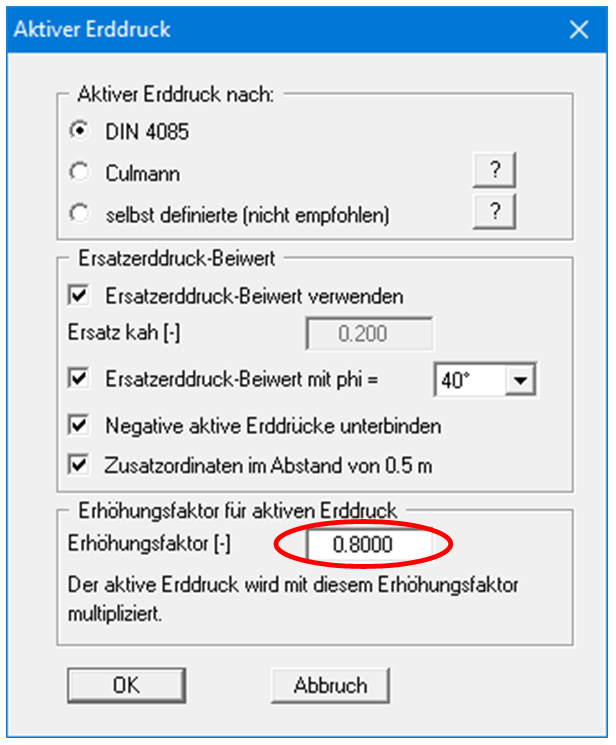

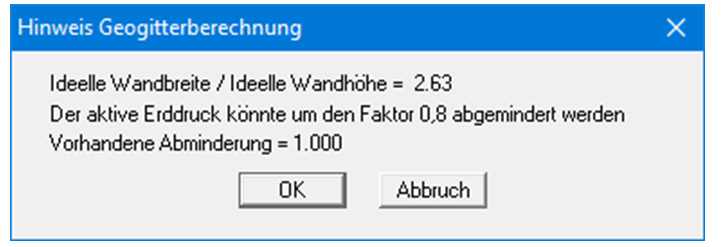

Der Abminderungsfaktor fq kann im Menüeintrag "Editor 1 / Aktiver Erddruck" eingeben werden. Bei einem System mit Geogittern prüft das Programm das Verhältnis von H/B und weist Sie daraufhin, dass gegebenenfalls eine Abminderung des Erddrucks erfolgen kann oder auch, dass die gewählte Abminderung zu groß gewählt wurde.
Wenn Sie die Dialogbox mit "OK" verlassen, rechnet das Programm mit den von Ihnen vorgegebenen Werten weiter. Wählen Sie hier jedoch den Knopf "Abbruch", erhalten Sie eine Abfrage, ob der nach den obigen Festlegungen ermittelte zulässige Wert übernommen werden soll. Wenn Sie die Frage mit "ja" bestätigen, übernimmt das Programm diesen Wert für die Abminderung, ohne dass Sie im Menüeintrag "Editor 1 / Aktiver Erddruck" tätig werden müssen.
