GGU-GABION: Menüeintrag "Aktiver Erddruck"

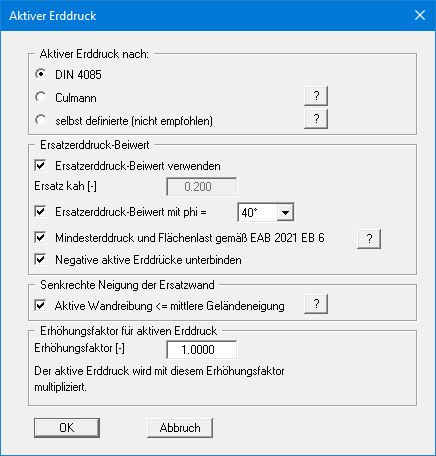

Über diese Dialogbox können Sie Einstellungen für den aktiven Erddruck vornehmen:


Im oberen Bereich der Dialogbox stellen Sie die Art ein, mit der der aktive Erddruck berechnet werden soll. Bei Aktivierung des Schalters "Culmann" wird der aktive Erddruck nach Culmann mit einem Lamellenverfahren mit geraden Gleitflächen berechnet.

Der Schalter für "Ersatzerddruck-Beiwert verwenden" sollte auch nur in Ausnahmefällen nicht aktiviert sein (siehe EAB EB 4). Der Ersatzerddruck-Beiwert kann nur in besonderen Fällen kleiner als 0,2 gewählt werden (siehe EAB EB 4). Nur bei der Überprüfung von vorliegenden Berechnungen (z.B. alle Beispiele im Spundwand-Handbuch) ist eine Deaktivierung des Schalters sinnvoll. Alternativ kann der Ersatzerddruck-Beiwert über einen Reibungswinkel von phi = 40° oder phi = 45° definiert werden. Bei dieser Vorgehensweise wird auch der eingestellte Wandreibungswinkel berücksichtigt.

Nach DIN 4085 muss bei senkrechter Ersatzwand der aktive Wandreibungswinkel gleich der mittleren Geländeneigung sein. Wenn Sie den Schalter "Aktive Wandreibung <= mittlere Geländeneigung" aktivieren, werden die unter "Editor 1 / Böden" eingegebenen Werte verwendet.

Einige auf dem Markt vorhandene Programme sehen zusätzlich zu einer bestimmten Form der Erddruckumlagerung eine allgemeine Erhöhung des aktiven Erddrucks vor. Um entsprechende Berechnungen korrekt überprüfen zu können, bietet das Programm auch diese Möglichkeit an.
