GGU-GABION: Teilbereich "Sondereinstellungen" (berechnen)

In der Startdialogbox des Menüeintrages "System / berechnen" können Sie im Bereich "Sondereinstellungen" festlegen, ob eventuell vorhandene Blocklasten in eine Erddruckumlagerung einbezogen werden sollen. Sie können den "Erddruck bis UK Fuß umlagern" und nicht, wie allgemein üblich, bis zum Belastungsnullpunkt.

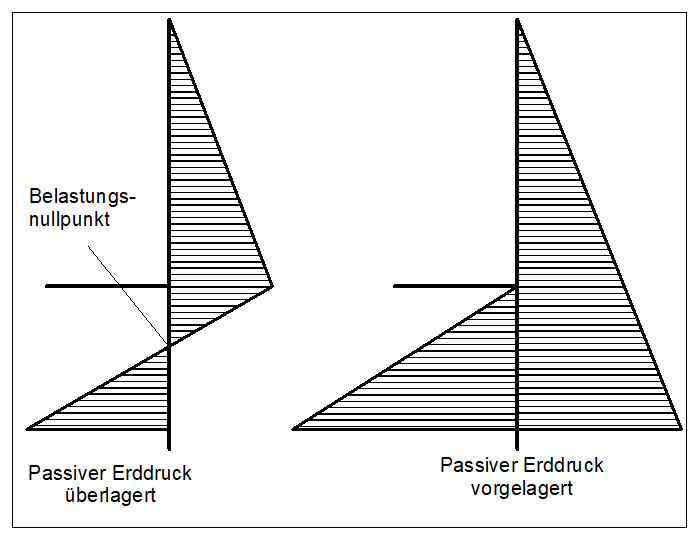

Bei einer Berechnung nach dem Globalsicherheitskonzept der DIN 1054 (alt) kann der Belastungsnullpunkt ohne und mit Einbeziehung eines eventuell vorhandenen Wasserdrucks (Knopf "Nullpkt. mit Wasserdruck") berechnet werden. Des Weiteren können Sie bei einer Berechnung nach dem alten Sicherheitskonzept festlegen, ob das Programm den passiven Erddruck vorlagern soll. Wenn Sie den Schalter "Pass. Erddruck vorlagern" nicht aktivieren, werden passiver und aktiver Erddruck addiert (überlagert). Nach der neuen Normung ist eine Addition des aktiven Erddrucks (Einwirkung) und des passiven Erddrucks (Widerstand) nicht zulässig. Der Schalter "Pass. Erddruck vorlagern" erscheint daher bei gewähltem Teilsicherheitskonzept nicht, der passive Erddruck wird dabei immer vorgelagert.

Schließlich können Sie in der Dialogbox noch einstellen, ob die Berechnung nach "Theorie 2. Ordnung" erfolgen soll. Dazu muss das Programm einen Iterationsprozess durchführen, der die Berechnung verlängert. Diese Einstellung ist für Geogitter i. A. uninteressant.
