GGU-GABION: Menüeintrag "Geogitter von Hand"

In diesem Menüeintrag definieren Sie Lage und Materialkennwerte von Geogittern. Nach dem Verlassen der Dialogbox werden die definierten Geogitter dargestellt.

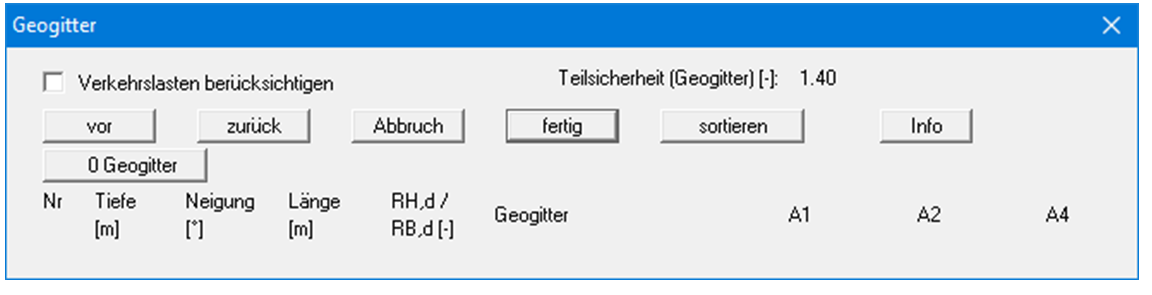

Bei der Verwendung von Geogittern können Sie direkt auf bestimmte Produkte verschiedener Geogitter-Hersteller zurückgreifen. Bei Programmstart ist daher in der Dialogbox "Datei / Neu" bzw. "Editor 1 / System einstellen" der Schalter "Geogitter über Firmenprodukte" aktiviert. Sie erhalten eine Dialogbox, in der Sie zunächst die Anzahl der Geogitter über den Knopf "0 Geogitter" auf die gewünschte Zahl setzen müssen.

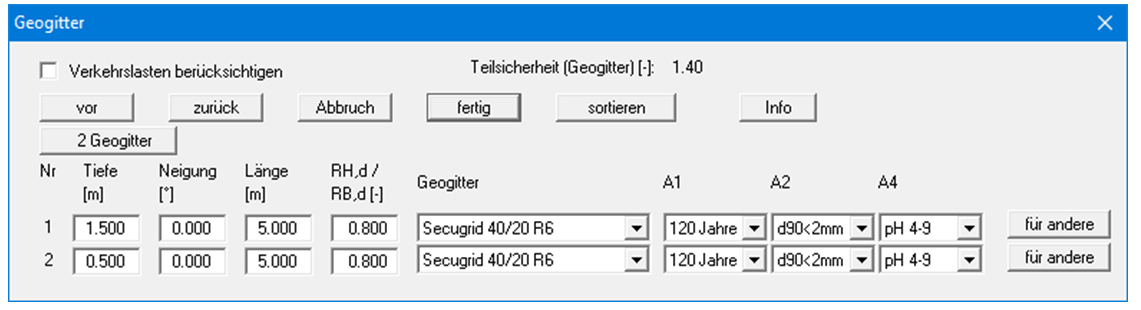

Sie können anschließend für jedes Geogitter das gewünschte Firmenprodukt auswählen. Die bei einem Geogitter definierten Beiwerte, die Länge und die Neigung können Sie über den Knopf "für andere" für die anderen Geogitter übernehmen lassen.


In der Liste werden maximal 14 Geogitter angezeigt. Sie können mit den Knöpfen "vor" und "zurück" in der Liste blättern. Mit dem Knopf "sortieren" erreichen Sie eine Sortierung der Geogitter hinsichtlich der Tiefe. Falls Sie z. B. das oberste Geogitter aus der Tabelle entfernen wollen, dann weisen Sie diesem Geogitter eine sehr kleine Tiefe zu (z. B. "-100") und wählen dann den Knopf "sortieren". Das Geogitter ist nun an die untere Position gerutscht. Vermindern Sie nun die Anzahl der Geogitter um 1.

Wenn Sie Geogitter eines anderen Herstellers verwenden möchten, gehen Sie zum Menüeintrag "Editor 1 / Geogitter Tabellenwerte". Sie können dort Produkte einen anderen Herstellers auswählen.

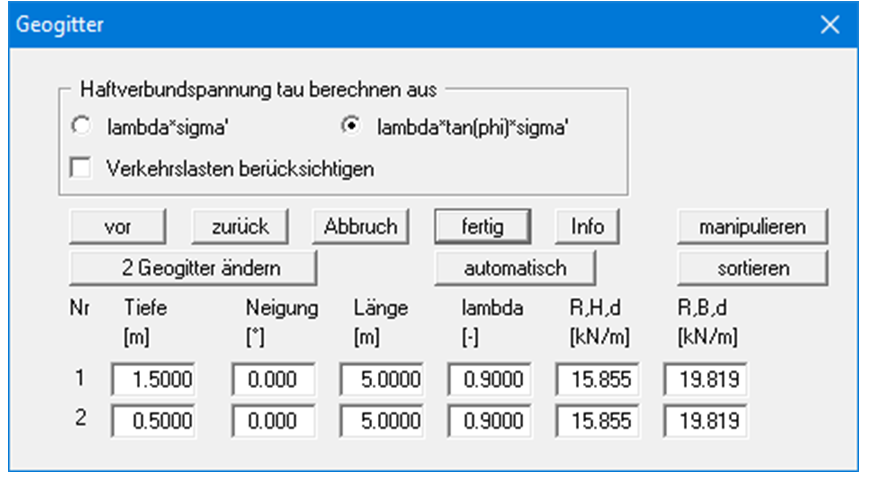

Wenn Sie nicht mit Firmenprodukten arbeiten, erhalten Sie die folgende Dialogbox:


Dabei sind:

  • RB,d = Bemessungswiderstand des Geogitters

  • RH,d = Bemessungswiderstand des Geogitters am Anschluss (i. A. = 0,8 · RB,d)

Die Haftverbundspannung tau wird vom Programm automatisch berechnet. Im oberen Teil der Dialogbox definieren Sie, wie das geschehen soll. Übliche Bemessungspraxis ist die Haftverbundspannung tau aus der effektiven Spannung (sigma') und dem Tangens des Reibungswinkels phi zu berechnen und dann diesen Wert mit lambda abzumindern. Die Alternative dazu ist, die Haftverbundspannung aus der Multiplikation der effektiven Spannung mit einem Reibungsbeiwert zu berechnen. In diesem Fall ist der Wert lambda dann kein Abminderungsfaktor, sondern ein Reibungsbeiwert.

Wenn Sie die Geogitter selbst definieren möchten, geben Sie nach Klicken auf den Knopf "x Geogitter ändern" zunächst die gewünschte Anzahl der Geogitter vor. In der Liste werden maximal 8 Geogitter angezeigt. Sie können mit den Knöpfen "vor" und "zurück" in der Liste blättern.

Über den Knopf "manipulieren" können Sie allen Geogittern gleichzeitig bestimmte Werte zuweisen oder die eingegebenen Werte verändern. Diese Funktion erreichen Sie auch über den Menüeintrag "Bewehrter Erdkörper / manipulieren".

Mit dem Knopf "automatisch" können Sie ein komplett neues Geogittersystem erzeugen lassen. Diese Funktion erreichen Sie auch über den Menüeintrag "Bewehrter Erdkörper / generieren".
