GGU-GABION: Menüeintrag "Körper (Geometrie)"

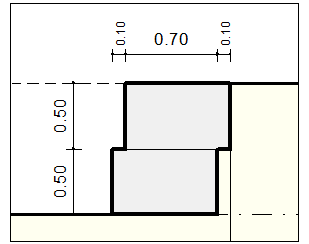

Die Dateneingabe der Körpergeometrie erfolgt in horizontalen Schnitten. Dazu definieren Sie in der Dialogbox jeweils die Tiefe des horizontalen Schnitts und die beiden zugehörigen x-Werte der Gabionenwand. Falls Sie z. B. eine Gabionenwand aus 2 Elementen (Höhe = 0,5 m, Breite = 0,8 m) mit einem Horizontalversatz von 0,1 m eingeben wollen, müssen Sie 4 Horizontalschnitte definieren.

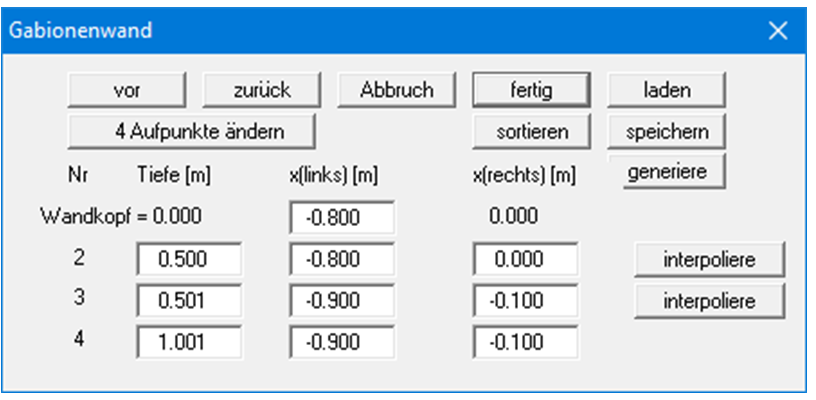

Die zugehörige Dateneingabe ist:


Im Bereich des Versatzes definieren Sie einen kleinen Tiefensprung von hier z. B. 0,001 m.

Für die meisten praktischen Fälle können Sie die Eingabe einfacher mit dem Knopf "generiere" erzeugen lassen (siehe "Kurzeinführung: Beispiel 1: Schritt 4 - Geometrie des Körpers definieren (Bsp. 1)"). Auf diesem Weg lässt sich auch sehr schnell eine Lärmschutzwand aus Gabionen generieren, für die vom Programm entsprechend Ihrer Eingaben u.a. automatisch Windbelastung und Bodenkennwerte angepasst werden (siehe "Kurzeinführung: Beispiel 2: Schritt 1 - System einstellen und Lärmschutzwand generieren (Bsp. 2)”).
