GGU-GABION: Menüeintrag "Passiver Erddruck"

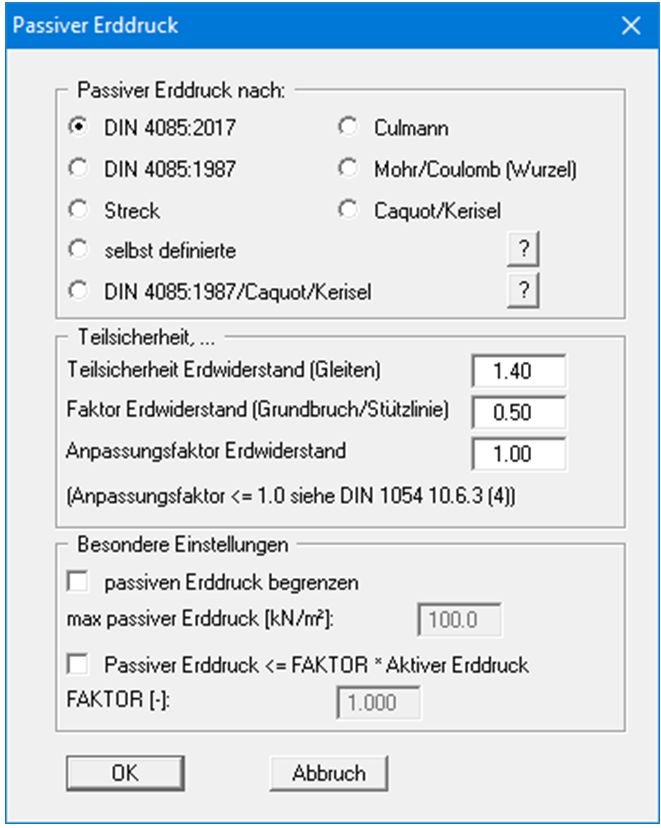

Über diese Dialogbox können Sie Einstellungen für den passiven Erddruck vornehmen:


Im oberen Bereich der Dialogbox stellen Sie die Art ein, mit der der passive Erddruck berechnet werden soll. Bei Aktivierung des Schalters "Culmann" wird der passive Erddruck nach Culmann mit einem Lamellenverfahren mit geraden Gleitflächen berechnet.

Wenn Sie Zwischenbauzustände berechnen, entstehen unter Umständen große Einbindetiefen mit großen passiven Erddrücken bei vergleichsweise geringen aktiven Erddrücken. Dadurch kann die Lage der Stützlinie im unteren Bereich der Wand weit zum Erdreich hin verschoben werden und gegebenenfalls sogar die Kernweite verlassen. Für entsprechende Situationen können Sie im Bereich "Besondere Einstellungen" den passiven Erddruck auf einen von Ihnen vorzugebenden Wert begrenzen und so ein Abwandern der Stützlinie unterbinden.
