GGU-GABION: Menüeintrag "Zusatzdrücke"

Falls Sie zusätzlich zu den vielfältigen Möglichkeiten, Erddrücke auf die Wand zu ermitteln, zusätzliche Belastungen auf der Aktivseite berücksichtigen müssen, geben Sie die Werte unter diesem Menüeintrag ein.

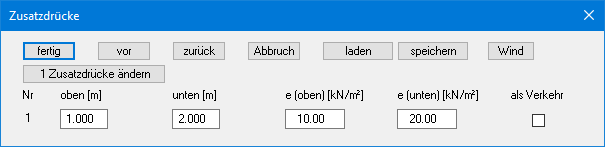

Mit dem Knopf "x Zusatzdrücke ändern" können Sie die Anzahl der Zusatzdrücke verändern. Geben Sie anschließend die Ordinaten und die Größe der Zusatzdrücke in m unter OK Wandkopf oder als absolute Höhen ein. Bei der Berechnung nach dem neuen Teilsicherheitskonzept erhalten Sie wegen der erforderlichen Unterscheidung in Ständige und Veränderliche Auflasten zusätzlich den Schalter "Verkehr".

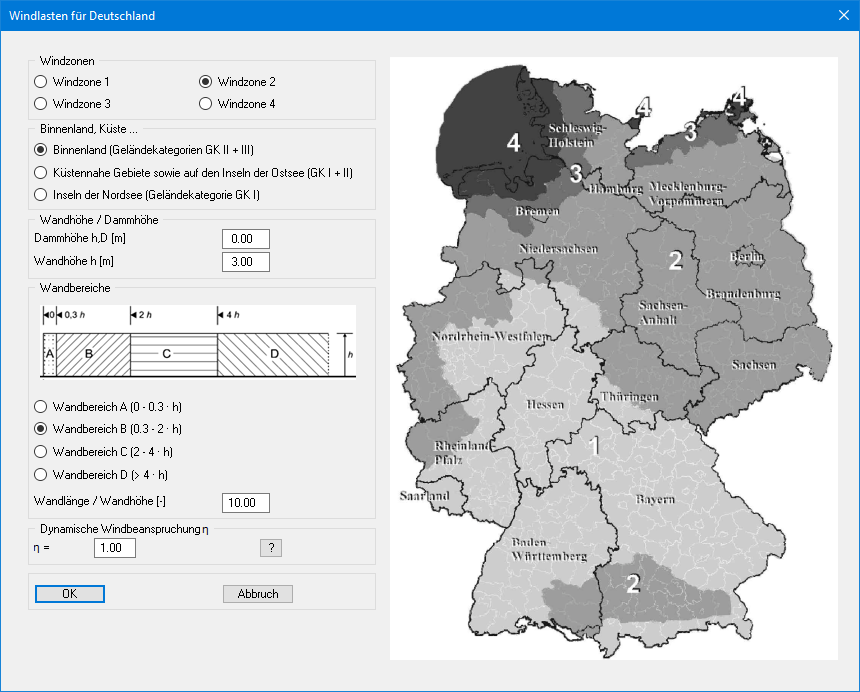

Bei Anwendung der DIN 1054:2005 ist bei Belastung durch Wind die Lagesicherheit nach DIN 1055 zu bestimmen. Windlasten werden dabei als Zusatzerddrücke berücksichtigt. Bei Anwendung des EC 7 wird der Nachweis EQU (Grenzzustand des Verlustes der Lagesicherheit) immer geführt. Nach Klicken auf den Knopf “Wind” erhalten Sie folgende Dialogbox zur Definition der Windbelastung:
