GGU-GABION: Schritt 3 - Belastung des Körpers definieren (Bsp. 1)

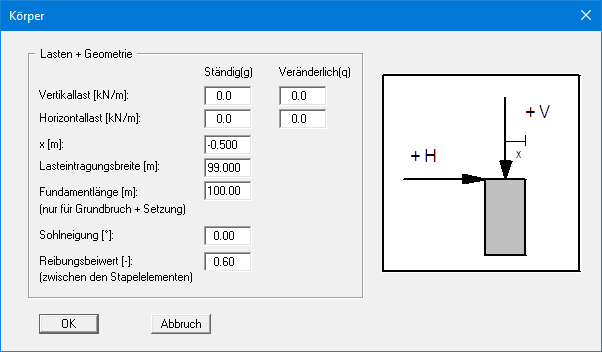

Wählen Sie aus dem Menütitel "Editor 1" den Menüeintrag "Körper allgemein".

Im Allgemeinen besitzen Gabionen keine "Vertikallast" oder "Horizontallast" am Wandkopf. Unabhängig davon können Sie Werte eingeben, wenn tatsächlich entsprechende Lasten vorliegen. Mit "x(Last)" definieren Sie die Stellung der Vertikallast vom rechten oberen Rand der Gabionenwand.

Die "Lasteintragungsbreite" ist für den inneren Nachweis der Gabionenwand nach EC 2 / DIN 1045 notwendig. Falls die Last nicht auf voller Breite eingetragen wird, definieren Sie den entsprechenden Wert. Ansonsten können Sie den vorgegebenen Wert von 99,0 unverändert lassen.

Die "Fundamentlänge" beeinflusst nur die Nachweise hinsichtlich Grundbruch und Setzungen. In der obigen Dialogbox können Sie auch eine eventuelle "Sohlneigung" definieren. Der "Reibungsbeiwert" zwischen den Stapelelementen (Gabionen) wird für den Nachweis der inneren Gleitsicherheit der Gabionenwand benötigt.
