GGU-GABION: Schritt 4 - Geometrie des Körpers definieren (Bsp. 1)

Wählen Sie den Menüeintrag "Editor 1 / Körper (Geometrie)". Die Dateneingabe der Körpergeometrie erfolgt in horizontalen Schnitten. Dazu definieren Sie in der Dialogbox jeweils die Tiefe des horizontalen Schnitts und die beiden zugehörigen x-Werte der Gabionenwand (siehe nähere Beschreibung im Menüeintrag "Editor 1 / Körper (Geometrie)").

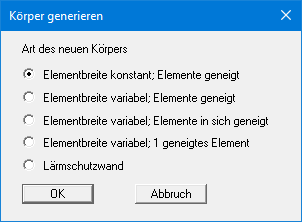

Für die meisten praktischen Fälle können Sie die Eingabe aber einfacher mit dem Knopf "generiere" automatisch erzeugen lassen. Wenn Sie auf den Knopf "generiere" klicken, erhalten Sie die folgende Dialogbox, in der Sie die Art der Elemente festlegen können.


Bestätigen Sie für dieses Beispiel die Voreinstellung mit "OK". Sie erhalten eine weitere Dialogbox.

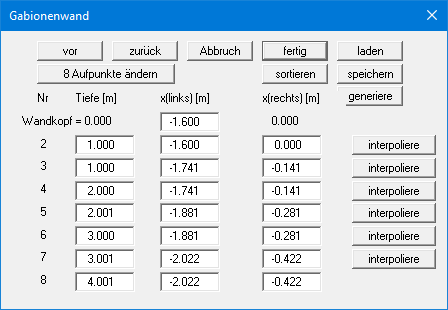

Wenn Sie die Werte der obigen Dialogbox eingegeben haben und die Box mit "OK" verlassen, werden die neu generierten Aufpunkte in der ursprünglichen Dialogbox angezeigt.


Damit ist die Geometrie des Körpers eingegeben. Nach Verlassen der Box über den Knopf "fertig" sehen Sie die generierten Gabionenelemente auf dem Bildschirm dargestellt.

Sollte das System nicht komplett dargestellt sein, klicken Sie einmal auf die Funktionstaste [F9] oder den Menüeintrag "Blatt / Koordinaten neu berechnen”.
