GGU-GABION: Systembeschreibung (Bsp. 1)

Da das Lesen von Handbüchern aus eigener Erfahrung lästig ist, folgt eine Kurzbeschreibung der wesentlichen Programmfunktionen. Sie sind nach dem Studium dieses Abschnitts nach kurzer Zeit in der Lage, eine Berechnung durchzuführen. Feinheiten des Programms können Sie dann den weiteren Kapiteln entnehmen.

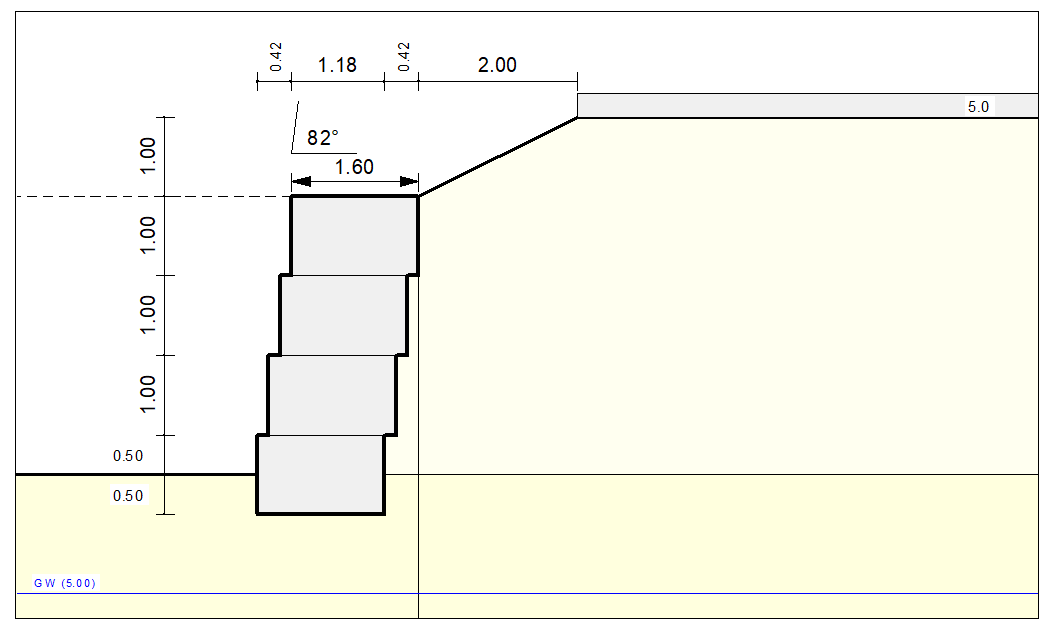

Folgendes System soll berechnet werden:


Es soll ein 3 m hoher Geländesprung mit einer 1 m hohen, unter 1 : 2 geneigten Kopfberme abgefangen werden. Auf der Berme wirkt eine Verkehrslast von 5 kN/m². Die Neigung der Gabionenelemente beträgt 82°. Der Bemessungsgrundwasserstand liegt 1,5 m unter Gelände. Der Hinterfüllboden besteht aus einem Kiessand. Darunter folgt ein mitteldicht gelagerter Sand. Verwendet werden 4 Gabionenelemente mit einer einheitlichen Höhe von 1,0 m und einer einheitlichen Breite von 1,6 m. Folgende Materialkennwerte liegen vor:

  • Gabionen
    Wichte γ = 18 kN/m³
    Reibungsbeiwert in den Fugen μ = 0,6
    Bemessungswert der Betondruckfestigkeit fm,d (EC 2) der Elemente = 0,2 MN/m²

  • Kiessand
    Reibungswinkel φ = 35°
    Kohäsion c = 0 kN/m²
    Wichte des feuchten Bodens γ = 18 kN/m³
    Wandreibungswinkel (aktiv) = 2/3 φ

  • Sand
    Reibungswinkel φ = 32,5°
    Kohäsion c = 0 kN/m²
    Wichte des feuchten Bodens γ = 19 kN/m³
    Wichte des Bodens unter Auftrieb γ' = 10 kN/m³
    Wandreibungswinkel (aktiv) = 2/3 φ
    kein passiver Erddruck angesetzt
    Steifemodul ES = 60 MN/m²
