GGU-GABION: Systembeschreibung (Bsp. 2)

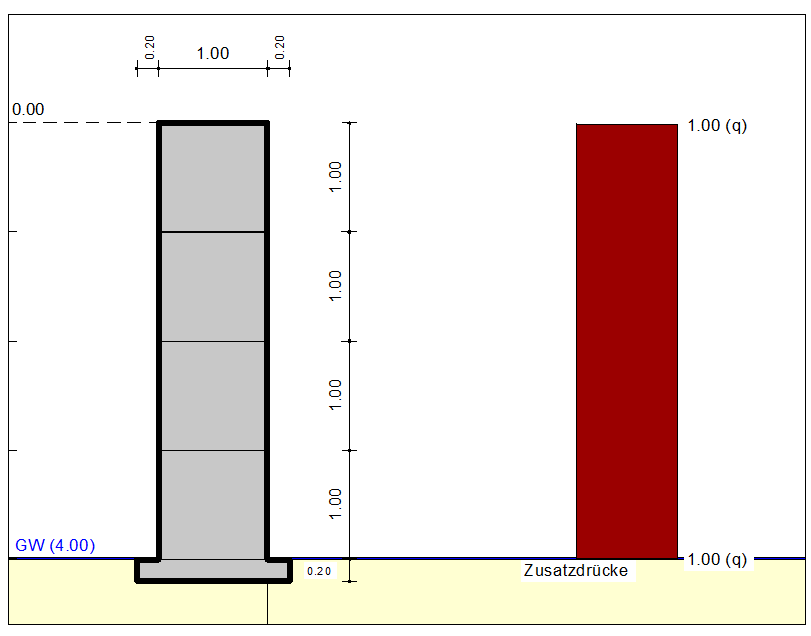

Es soll eine Lärmschutzwand mit einer Gesamthöhe von 4 Metern berechnet werden. Verwendet werden 4 Gabionenelemente mit einer einheitlichen Höhe und Breite von 1,0 m * 1,0 m. Die Lärmschutzwand wird auf einem 1,4 m breiten Fundament gegründet, das 0,2 m in mitteldicht gelagerten Sand einbindet. Der Bemessungsgrundwasserstand liegt auf Geländeoberkante. Es soll eine Windbelastung von 1,0 kN/m² angesetzt werden.


Folgende Materialkennwerte liegen vor:

  • Gabionen
    Wichte γ = 16 kN/m³
    Reibungsbeiwert in den Fugen μ = 0,75
    Bemessungswert der Betondruckfestigkeit fm,d (EC 2) der Elemente = 0,20 MN/m²

  • Sand
    Reibungswinkel φ = 32,5°
    Kohäsion c = 0 kN/m²
    Wichte des feuchten Bodens γ = 19 kN/m³
    Wichte des Bodens unter Auftrieb γ' = 10 kN/m³
    kein passiver Erddruck angesetzt

Der aktive Wandreibungswinkel muss bei der Berechnung von Lärmschutzwänden aufgrund der Windbelastung auf Null gesetzt werden. Ansonsten würde die Windbelastung einen günstig wirkenden aktiven Erddruck an der Hinterkante der Wand erzeugen.
