GGU-GABION: Systeme mit Geogitter

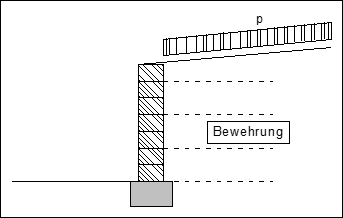

Bei solchen Systemen handelt es sich um Bewehrte Erdkörper mit einer Stützwand aus Gabionen.


Der Nachweis des Gesamtsystems dieser Bewehrten Erdkörper ist in Anlehnung an Abschnitt 6.7 der "Empfehlungen für Bewehrungen aus Geokunststoffen - EBGEO" zu führen. Danach sind folgende Nachweise für den Bewehrten Erdkörper zu führen:

Tragfähigkeitsnachweise Bewehrter Erdkörper

  • Gleitsicherheitsnachweis,

  • Grundbruchsicherheitsnachweis,

  • Geländebruchsicherheitsnachweis,

  • Nachweis des Bewehrungsanschlusses an die Gabionenwand

  • Nachweis der inneren Standsicherheit des Bewehrten Erdkörpers.

Gebrauchstauglichkeitsnachweise Bewehrter Erdkörper

  • Nachweis der zulässigen Außermittigkeit der Resultierenden in der Sohlfläche des
    Bewehrten Erdkörpers,

  • Setzungsbetrachtung am Bewehrten Erdkörper auf der Grundlage der DIN 4019.

Da die Gabionenwand gegenüber den Systemen, die in EBGEO behandelt werden, durchaus beträchtliche Dicken besitzen kann und gegebenenfalls auch ein Streifenfundament ausgebildet wird, sind für die Gabionenwand ebenfalls Tragfähigkeitsnachweise und Nachweise der Gebrauchstauglichkeit zu führen:

Äußere Standsicherheit (Tragfähigkeit) der Gabionenwand

  • Gleitsicherheit in der Sohlfuge (EC 7/DIN 1054),

  • Grundbruchsicherheit (DIN 4017).

Innere Standsicherheit (Tragfähigkeit) der Gabionenwand

  • Gleitsicherheit in Lagerfugen (EC 7/DIN 1054),

  • Nachweis der Gabionen (gegebenenfalls nach EC 2/DIN 1045-1),

  • Nachweis des Bewehrungsanschlusses an die Gabionenwand.

Gebrauchstauglichkeitsnachweise der Gabionenwand

  • Nachweis der zulässigen Außermittigkeit der Resultierenden in der Sohlfläche,

  • Setzungsbetrachtung auf der Grundlage der DIN 4019.
