GGU-GEO-GRAPH: Beispiel - Profilschnitt

Sie möchten die Auffüllungen nun mehr im Profil darstellen. Gehen Sie dazu in den Menüeintrag "Schnitt / beliebiger Schnitt" und wählen Sie die darzustellenden Werte aus. Im vorliegenden Fall sind dies "OK Gelände [mNHN]" und "UK Auffüllung [mNHN]". Achten Sie darauf, dass die Markierung von "Arsen [µg/l]", die aufgrund der Aktionen des vorigen Abschnitts noch aktiviert ist, ausgeschaltet sein muss.

Da Sie noch keine Schnittführung definiert haben, wählen Sie in der folgenden Dialogbox den Schalter "OK". Nun erscheint Ihr Dreiecksnetz. Markieren Sie durch Mausklick den Anfangspunkt und ziehen Sie Ihren Schnitt bei gedrückter linker Maustaste bis zum Endpunkt, den Sie durch einen zweiten Mausklick festlegen (z.B. von Bo 1 nach Bo 5).

Sollten Sie während der Schnittfestlegung eine Mini-CAD-Funktion aktiviert haben, können Sie keine Schnittführung festlegen. Beim Klicken mit der Maustaste werden immer die Mini-CAD-Funktionen ausgeführt. Schließen Sie in dem Fall zunächst das Mini-CAD-Popupmenü.

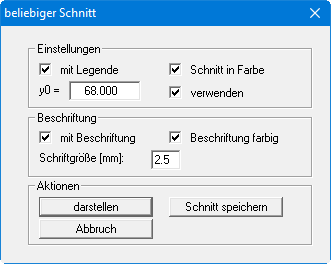

Wenn Sie den Schnitt definiert haben, können Sie bei der folgenden Abfrage der Unterteilungen - wegen des sehr einfachen Punktrasters - eine niedrige Zahl, z.B. 15, eingeben. Die dann erscheinende Dialogbox füllen Sie wie folgt aus:

Nach Klicken auf den Knopf "darstellen" wird der Profilschnitt dargestellt. Änderungen können Sie vornehmen, indem Sie ein zweites Mal den Menüeintrag "Schnitt / beliebiger Schnitt" aufrufen. Wenn Sie den gleichen Schnitt bearbeiten möchten, klicken Sie in der Dialogbox zur Schnittfestlegung auf den jetzt vorhandenen Knopf "vorher. Schnitt". Damit gelangen Sie wieder in die oben dargestellte Dialogbox.

Meist ist die Darstellung auf das gesamte Blatt optimiert. Passen Sie dann beispielsweise die Darstellungshöhe über den Maßstab im Menüeintrag "Blatt / (Koordinaten) von Hand" an (siehe Datei "Manual-Schnitt.iso").
