GGU-GEO-GRAPH: Bereich "Farbverlauf fließend"

Wenn Sie den Schalter "Farbverlauf fließend" aktivieren, werden die Symbole entsprechend der zugehörigen Messwertgröße und der dem Wert 1 bzw. dem Wert 2 zugeordneten Farbe fließend eingefärbt.

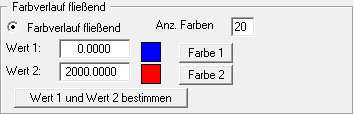

Lassen Sie dazu über den Knopf "Wert 1 und Wert 2 bestimmen" die minimale und maximale Messwertgröße ermitteln und in die entsprechenden Eingabeboxen eintragen Wenn die Werte sehr krumm sind, können Sie auch eigene Werte eintragen. Mit den Knöpfen "Farbe 1" und "Farbe 2" stellen Sie die Grenzfarben ein. Für den Farbfluss definieren Sie eine Anzahl der verwendeten Farben und damit die Unterteilung der Farbskala. Mit der dargestellten Einstellung erreichen Sie beispielsweise eine Farbskala mit einem Farbwechsel immer nach weiteren 100 mg/kg des Messwertgehaltes.

Wenn Sie Ihre Einstellungen für den fließenden Farbverlauf getroffen haben, erhalten Sie die Darstellung nach Verlassen der Dialogbox über "Symbole darstellen". Ein Farbbalken am rechten Bildrand Ihres Ausgabeblattes dient der Zuordnung zwischen jeweiliger Farbe und zugehöriger Messwertgröße. Wenn dieser Balken in die seitliche Blattbegrenzung gezeichnet wird, stellen Sie im Menüeintrag "Blatt / Blattformat" den rechten Plotrand auf einen größeren Wert (z.B. 25 mm) ein.
