GGU-GEO-GRAPH: Menüeintrag "Punkte setzen"

Über diesen Menüeintrag können Sie die Lage von Punkten mit einem Mausklick definieren. Das ist besonders vorteilhaft, wenn Sie zuvor einen gescannten Lageplan als Grafikdatei oder eine DXF-Datei, die die Lage der Messpunkte enthält, über das Mini-CAD-System einlesen.

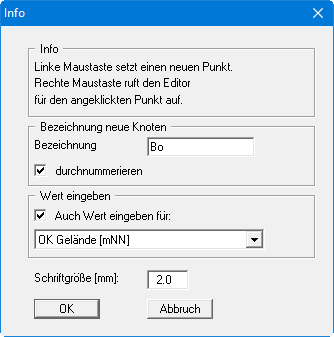

Nach Anwahl des Menüeintrags können Sie in der folgenden Dialogbox bereits eine Bezeichnung vorgeben, die auch automatisch durch eine fortlaufende Nummerierung ergänzt werden kann (Bo 1, Bo 2, Bo3, etc.). Des Weiteren kann ein Wert ausgewählt werden, den Sie gleich bei der Punktfestlegung eingeben können, z.B. die Geländeoberkante.

Nach Bestätigung Ihrer Einstellungen mit "OK" klicken Sie mit der linken Maustaste auf Ihrem Bildschirm an die gewünschte Position des Punktes. Sie erhalten eine Eingabebox, in der Sie den Wert für den neuen Punkt eingeben. Die Punktbezeichnung und Koordinaten wurden vom Programm eingetragen, können aber, wenn gewünscht, in der Eingabebox korrigiert werden.

Sie können diesen Menüeintrag auch nutzen, um einzelne Punkte nachträglich zu bearbeiten oder zu löschen. Klicken Sie dazu mit der rechten Maustaste auf den vorhandenen Punkt. Es erscheint die Editorbox, die Sie auch über den Menüeintrag "Bearbeiten / Punkte (von Hand)" für die einzelnen Punkte erhalten.
