GGU-GEO-GRAPH: Menüeintrag "Symbol-Legende"

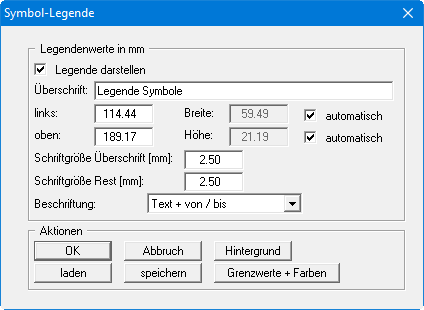

Wenn Sie sich für eine Symbolgrafik mit diskretem Farbverlauf entschieden haben, erscheint auf dem Ausgabeblatt eine entsprechende Auswertungs-Legende. In der Dialogbox dieses Menüeintrages können Sie die Darstellungsform der Legende verändern, wenn der Schalter "Legende darstellen" aktiviert ist. Sie können die Dialogbox auch durch einen Doppelklick der linken Maustaste in die Legendenbox öffnen.

Mit den entsprechenden Eingaben definieren Sie die linke, obere Ecke der Legendenbox. Für die Festlegung der Breite und Höhe sollten immer die Schalter "automatisch" aktiviert sein, da dann die Größe der Legende an die Anzahl der dargestellten Messwerte und die Länge der Messwertnamen angepasst wird. Sie können weiterhin die Schriftgrößen für die Überschrift und die Messwertnamen angeben sowie eine Hintergrundfarbe für die Legende wählen.

Für die Beschriftung der Grenzwerte in der Legende können Sie im Pulldown-Menü wählen zwischen "nur Text", "Text + bis" und "Text + von / bis". Entsprechend Ihrer Auswahl werden die eingegebenen Zahlenwerte zu den Grenzwerten in Klammern dargestellt.

Über den Knopf "Grenzwerte + Farben" haben Sie die Möglichkeit, nachträglich die Einstellungen für die wertabhängige Farbfüllung zu ändern. Sie erhalten die gleiche Dialogbox, die über den Menüeintrag "Spezialgraphik / Symbole" Bereich "Farbverlauf diskret" Knopf "Farben + Legende einstellen" aufgerufen wird.

Die Einstellungen können Sie in einer Datei mit der Erweiterung ".leg" sichern. Ist diese Datei auf Programmebene abgespeichert, werden beim Programmstart automatisch Ihre Einstellungen geladen.
