GGU-LATPILE: Allgemeines

Das Programm löst die Differentialgleichung des elastisch gebetteten Pfahls unter den gegebenen Randbedingungen.

EJ · w'''' + k_S · b · w = q

mit

• E = Elastizitätsmodul

• J = Trägheitsmoment

• w = Pfahlverschiebung

• k_S = Bettungsmodul

• b = Pfahlbreite

• q = Belastung

Die Lösung wird numerisch bestimmt. Dabei wird die so genannte Finite-Element-Methode verwendet.

Am Pfahlkopf können Kraft-Randbedingungen definiert werden (siehe Menüeintrag "Editor 1 / System"). Der Pfahlfuß besitzt standardmäßig die Randbedingungen:

• Moment = 0,0,

• Querkraft = 0,0,

• Vertikale Verschiebung = 0,0.

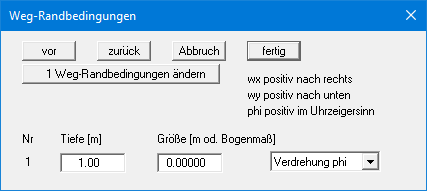

Wenn Sie am Kopf eine Momenten-Einspannung vorgeben wollen, dann wählen Sie den Menüeintrag "Editor 2 / Weg-Ränder" und geben knapp unter dem Pfahlkopf diese Randbedingung vor:

Analog können Sie verfahren, wenn Sie z.B. die horizontale Verschieblichkeit auf 0 setzen wollen.
