GGU-LATPILE: Bermen

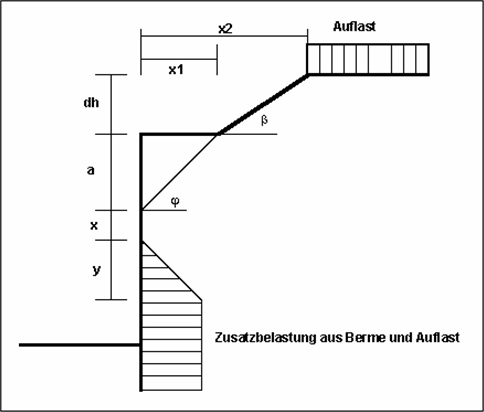

Das Programm kann jeweils 40 Bermen auf der Aktivseite und der Passivseite berücksichtigen. Die Bermen können eine Auflast beinhalten. Der Einfluss auf den Erddruck wird gemäß Spundwand-Handbuch (Krupp Hoesch Stahl) wie in der folgenden Abbildung berücksichtigt.


Für die Größen x und y gelten folgende Beziehungen:

x = kah0 / (kah β - kah0) · a

y = kah0 / (kah β - kah0) · x

Δeahu = γ · dh + Auflast

γ = Wichte im Bermenbereich

Wenn der Winkel β größer als φ ist, wird mit β = φ gerechnet. In völliger Analogie dazu kann auch eine Berme auf der Passivseite berücksichtigt werden.
