GGU-LATPILE: Menüeintrag "Einstellung Graphik"

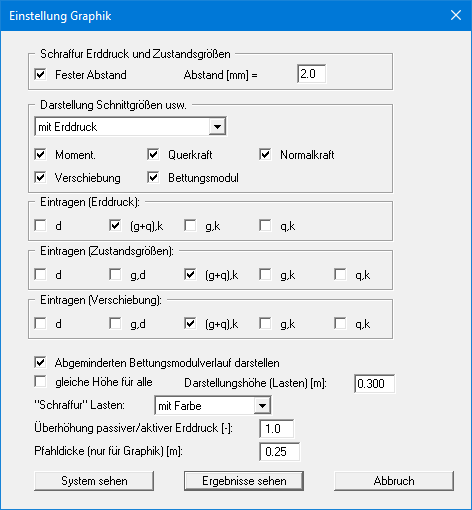

Die Bildschirmgrafik besteht unter anderem aus mehreren Diagrammen, die tiefenorientiert die Ergebnisse beinhalten. In der Dialogbox dieses Menüeintrags aktivieren Sie über die entsprechenden Schalter die Darstellung ausgewählter Zustandsgrößen auf dem Bildschirm.

Wenn Sie ein System nach der Theorie 2. Ordnung mit aktiviertem Knicknachweis nach DIN EN 1993-1-1 berechnet haben, können Sie in obiger Dialogbox wahlweise die Darstellung der "Verschiebung" oder der "Vorkrümmung" in der Ergebnisgrafik aktivieren. Im Protokoll wird eine angesetzte Vorkrümmung immer ausgegeben.

Bei einer Berechnung nach dem Teilsicherheitskonzept sehen Sie die Bereiche "Eintragen (Erddruck):", "Eintragen (Zustandsgrößen):" und "Eintragen (Verschiebung):", in denen Sie die Darstellung der Ständigen (g) und/oder Verkehrslasten (q) aktivieren können. Des Weiteren können die Bemessungswerte (d) dargestellt werden. Zusätzlich kann eine Schraffur und die Darstellungshöhe von Lasten eingestellt werden. Wenn der Schalter "gleiche Höhe für alle" nicht aktiviert ist, werden die Lasten größenabhängig dargestellt. Die Darstellungshöhe bezieht sich dann auf die maximale Lastgröße.

Wurde das System bereits berechnet, verlassen Sie die Box über den Knopf "Ergebnisse sehen" und bekommen die Ergebnisgrafiken auf dem Bildschirm dargestellt. Ansonsten ist nur der Knopf "System sehen" zum Verlassen der Dialogbox vorhanden.
