GGU-LATPILE: Menüeintrag "System"

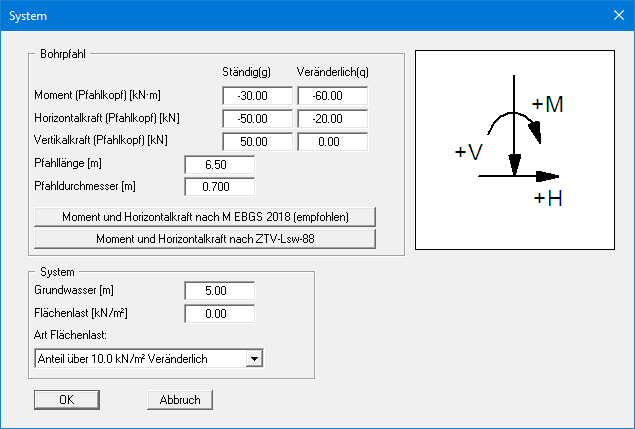

Für den von Ihnen ausgewählten Pfahl geben Sie in einer Dialogbox die Kräfte am Pfahlkopf sowie weitere Parameter für das System ein.

Die obige Dialogbox erhalten Sie, wenn Sie unter "Datei / Neu" oder "Editor 1 / System einstellen" das Teilsicherheitskonzept gewählt haben. Gemäß dem Teilsicherheitskonzept erfolgt hier eine getrennte Eingabe der ständigen und veränderlichen Lasten. Neben der Pfahllänge definieren Sie weiterhin die Pfahlbreite. Diese Breite geht bei der Ermittlung des räumlichen passiven Erddrucks in die Berechnung ein.

Für die Berechnung von Pfählen von Lärmschutzwänden kann die Beanspruchung nach M EBGS-Lsw 2018 ermittelt werden. In der Dialogbox, die Sie nach Klicken auf den entsprechenden Knopf erhalten, wählen Sie die erforderlichen Werte aus. Zur Berücksichtigung dynamischer Windbeanspruchungen kann ein Faktor eingegeben werden.

Falls Sie zu Beginn der Systembeschreibung den Schalter "Absolute Höhen verwenden" aktiviert haben, erscheint die Dialogbox mit einem zusätzlichen Eintrag "OK Pfahl", in dem Sie die absolute Lage des Pfahlkopfs festlegen. In diesem Fall werden alle Höhen in mNHN oder m Baunull gemessen, d.h. die y-Achse zählt positiv nach oben. Sie können dann auch unter "OK Pfahl" z.B. einen Wert von 86,42 [mNHN] eingeben. Alle weiteren Angaben müssen sich dann auf diesen Wert beziehen.

Wenn Sie die Höhe eines bereits definierten Systems nachträglich auf absolute Höhen setzen, erfolgt nach Verlassen der obigen Dialogbox eine Abfrage, ob Bodenschichten und definierte Elemente wie z.B. Bocklasten an die neue OK Pfahl angepasst werden sollen. Eine Anpassung würde bedeuten, dass die als positiver Wert eingegebene Tiefe einer Bodenschicht von beispielsweise 7,5 m anschließend in eine absolute Höhe von -7,5 mNHN umgerechnet wird. Wenn Sie Ihr System also nur auf [mNHN] umstellen, wählen Sie in der Abfragebox keine Elemente aus und klicken auf den Knopf "OK".

Im unteren Bereich der Dialogbox kann der Grundwasserstand und eine Flächenlast definiert werden. Wenn Sie mit dem Teilsicherheitskonzept der DIN 1054 (neu) arbeiten, wählen Sie für die Flächenlast aus, ob sie als "Ständig", "Veränderlich" oder "Anteil über 10.0 kN/m² Veränderlich" berücksichtigt werden soll. "Anteil über 10.0 kN/m² Veränderlich" bedeutet z.B. bei einer Eingabe von 13,5 kN/m², dass 10 kN/m² als ständige Last und 3,5 kN/m² als veränderliche Last in die Berechnung eingehen.
