GGU-LATPILE: Vorab

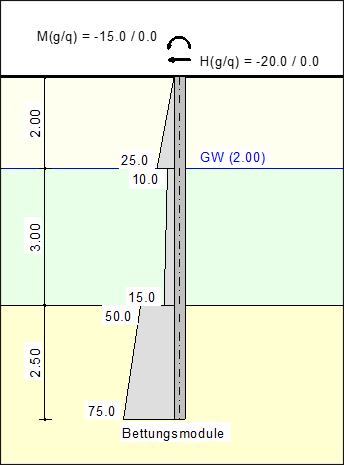

Mit dem Programm GGU-LATPILE können elastisch gebettete Pfähle berechnet werden. Dabei kann sowohl das Teilsicherheitskonzept nach EC 7 als auch noch das Globalsicherheitskonzept nach DIN 1054 (alt) berücksichtigt werden. Der Bettungsmodulverlauf entlang des Pfahles kann in selbst definierten Abschnitten linear veränderlich angesetzt werden. Durch entsprechende Unterteilung des Pfahles in mehrere Abschnitte ist so sichergestellt, dass nahezu jeder Bettungsmodulverlauf modelliert werden kann.

Aus der elastischen Berechnung resultiert eine Bodenpressung, die sich vor dem Pfahl einstellt und aus dem Produkt von Bettungsmodul und Verformung längs des Pfahls ermittelt werden kann. Diese elastische Pressung darf nicht größer werden als der passive Erddruck, der vor dem Pfahl geweckt werden kann. In einem Iterationsprozess reduziert das Programm die Bettungsmodule derart, dass die Bedingung eingehalten wird. Der passive Erddruck (unterschiedliche Verfahren einstellbar) und der aktive Erddruck werden vom Programm berechnet.

Alternativ zum Bettungsmodulverfahren können Sie auch eine Pfahlberechnung nach der p-y-Methode durchführen.

Zur Berechnung von Lärmschutzwänden wurde das Merkblatt der Forschungsgesellschaft
für Straßen- und Verkehrswesen (FGSV): M EBGS-Lsw - Merkblatt über Entwurfs- und
Berechnungsgrundlagen für Gründungen und Stahlpfosten von Lärmschutzwänden und Überflughilfen an Straßen (Ausgabe 2018, FGSV-Nr. 552) eingearbeitet.

Wenn Sie bereits mit GGU-CONNECT arbeiten, können Sie auch Bodenkennwerte aus Ihrem Baugrundschichtenmodell übernehmen, das Sie in GGU-CONNECT erstellt haben (siehe Menüeintrag “Editor 1 / Böden”).

Das Programmsystem beinhaltet eine komfortable Dateneingabe. Jede Veränderung der Daten wird auf dem Bildschirm angezeigt, so dass eine optimale Kontrolle der Eingabedaten gewährleistet ist. Auf das Lesen des Handbuchs kann größtenteils verzichtet werden, weil zu nahezu allen geotechnischen und programmspezifischen Fragestellungen in den Dialogboxen "?"-Knöpfe vorhanden sind. Durch Anklicken des "?"-Knopfes erhalten Sie die notwendigen Informationen.

Die grafische Ausgabe unterstützt die von WINDOWS zur Verfügung gestellten True-Type-Fonts, so dass ein hervorragendes Layout gewährleistet ist. Farbige Ausgabe und zahlreiche Grafikformate (BMP, TIF, JPG etc.) werden unterstützt. Über das integrierte Mini-CAD-System können auch PDF- und DXF-Dateien importiert werden (siehe Handbuch "Mini-CAD").

Das Programmsystem ist ausführlich getestet. Fehler sind dabei nicht festgestellt worden. Dennoch kann eine Garantie für die Vollständigkeit und Richtigkeit des Programmsystems und des Handbuches sowie daraus resultierender Folgeschäden nicht übernommen werden.
