GGU-OEDOM: Menüeintrag "Versuche" (bei Auswertung über Steifemodule)

Wenn Sie die Auswertung über Steifemodule gewählt haben, erhalten Sie nach Anklicken dieses Menüeintrags die folgende Dialogbox:

Es bestehen unterschiedliche Auffassungen darüber, ob die Steifemodule bei jeder Laststufe mit der Einbauhöhe berechnet werden müssen oder ob jeweils die Höhe vor Beginn der Laststufe einzusetzen ist. Über den Schalter "Berechnung Steifemodule mit Einbauhöhe" können Sie Ihre persönliche Einstellung dazu umsetzen.

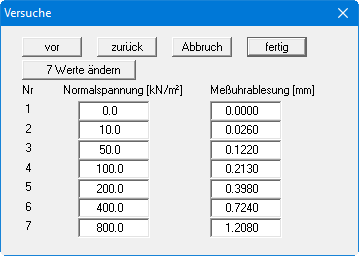

Die zentrale Dateneingabe erfolgt über den Knopf "Versuchswerte ändern". Beim obigen Beispiel erscheint die folgende Dialogbox:

In dieser Dialogbox werden die für die Berechnung der Verformungen und Steifemodule relevanten Versuchsergebnisse, die Normalspannung [kN/m²] und die dazugehörige Messuhrablesung [mm] eingetragen.

Im angegebenen Beispiel sind bereits 7 Wertepaare eingegeben. Nach Drücken des Knopfes "7 Werte ändern" öffnet sich eine Dialogbox, in der Sie die gewünschte Anzahl von Wertepaaren eingeben können. Sind noch keine Werte vorhanden (neuer Versuch), steht in der Box eine "0". Durch Vergrößern der Zahl werden Wertepaare hinzugefügt, durch Verkleinern der Anzahl können Sie vorhandene Wertepaare am Ende der Tabelle löschen.

Es werden maximal 12 Wertepaare dargestellt. Sind mehr Wertepaare vorhanden, können Sie mit "vor" und "zurück" in der Liste blättern. Über "Abbruch" gelangen Sie in die vorhergehende Dialogbox zurück, ohne Änderungen zu speichern. Nach Klicken auf den Knopf "fertig" werden Ihre Eingaben übernommen.
