GGU-PLGW: Menüeintrag "Ganglinien darstellen"

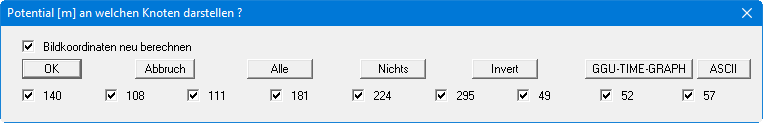

Nachdem die Zeitwerte eingelesen sind, erhalten Sie die Abfrage, welche Werte an welchen Punkten Sie sich darstellen lassen möchten. Sie können sich die zeitlichen Verläufe an allen aktivierten Knotenpunkten gleichzeitig auftragen lassen, indem Sie den Knopf "Alle" anklicken. Wenn Sie nur einige wenige aus einer Vielzahl von Knoten darstellen lassen möchten, können Sie zunächst über "Nichts" alle Markierungen löschen und anschließend die gewünschten Knoten aktivieren. Über "Invert" können Sie diese Markierung umdrehen, d.h. alle aktivierten Knoten werden deaktiviert und umgekehrt.

Alle Ganglinienknoten mit den berechneten Zustandsgrößen können als ".gis"-Datei für das Programm GGU-TIME-GRAPH abgespeichert werden. Bei der Übergabe definieren Sie in einer kleinen Dialogbox noch den Startzeitpunkt. Über den Knopf "ASCII-Datei" können Sie Ihre Daten in einem Datensatz ablegen, den Sie in Ihrem Textverarbeitungsprogramm z. B. als Tabelle verarbeiten können. Im Anschluss an die Knotenauswahl erscheint folgende Dialogbox:

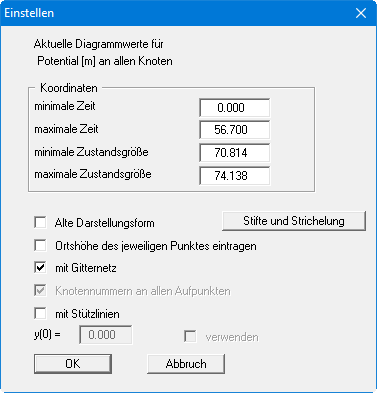

Die Box zeigt Ihnen die minimalen und maximalen Werte an den Knotenpunkten an. Wenn Sie nicht die alte Darstellungsform mit gleicher Farbe und Einheitsstrich gewählt haben, können Sie über den Knopf "Stifte und Strichelung" für die ausgewählten Knoten Farbe und Strichelung nach Ihren Wünschen anpassen. Weitere Anpassungen mit Gitternetz und Stützlinien sind möglich.
