GGU-RETAIN: Ausgangssystem (Bsp. 2)

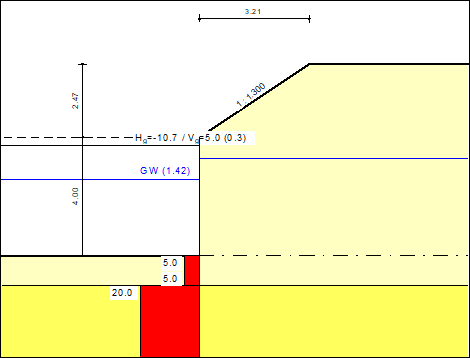

In einem Hafenbereich ist vor einigen Jahren eine 10,25 m lange Spundwand (AU 23; S 240 GP) entstanden. Am Spundwandkopf wurde nachträglich ein sehr steiles, 0,30 m dickes Deckwerk gebaut. Die Neigung beträgt 1 : 1,30. Das Deckwerk ist standsicher, wenn am Spundwandkopf eine Horizontallast von 10,7 kN/m und eine Vertikallast von 5,0 kN/m aufgenommen werden kann.

Hinter der Spundwand ist zusammen mit dem Deckwerk ein Wohngebäude entstanden, das über Pfähle tief gegründet ist, um zusätzliche Beanspruchungen der Spundwand zu vermeiden.

Dieses Beispiel ist in der Datei "Beispiel Handbuch 2-1.vrb" im Beispiele-Ordner des Programms gespeichert. Wenn Sie die Datei geladen haben, können Sie die im vorherigen Beispiel beschriebenen Eingaben in den wesentlichen Menüeinträgen unter "Editor 1" und "Editor 2" nachvollziehen.

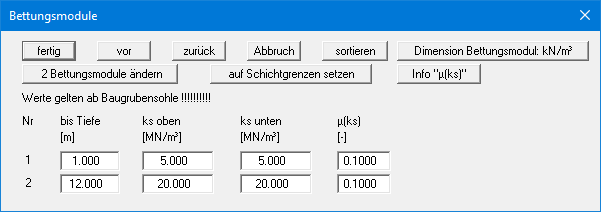

Die Spundwand wird elastisch gebettet berechnet (Menüeintrag "Editor 2 / Bettungsmodule").

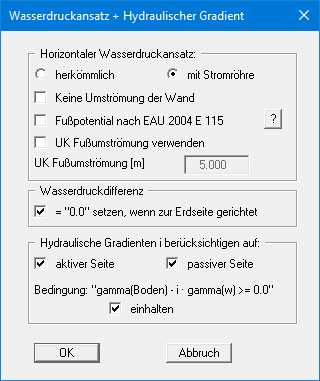

Um unrealistisch hohe Wasserdruckdifferenzen zu vermeiden, wird die Untergrundhydraulik mit Stromröhre untersucht (Menüeintrag "Editor 1 / Wasser").

Das neue System lässt sich mit den beschriebenen Vorgaben nachweisen.
