GGU-RETAIN: Menüeintrag "Auftrieb + Hydr. Grundbruch"

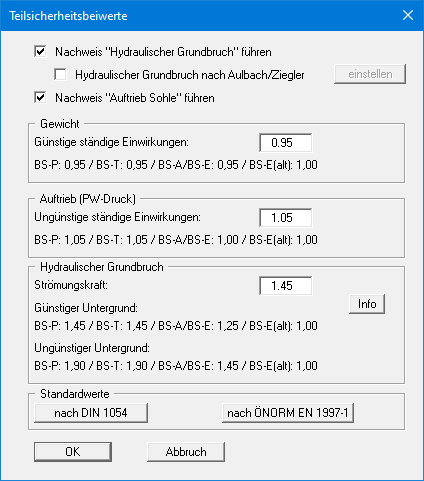

Über diesen Menüeintrag erhalten Sie eine Dialogbox, in der Sie die Nachweisführung für den Hydraulischen Grundbruch und den Auftrieb der Baugrubensohle aktivieren können. Neben dem klassischen Ansatz kann der Nachweis der Hydraulischen Grundbruchsicherheit mit dem Verfahren nach Aulbach/Ziegler berechnet werden (Aulbach, Benjamin; Ziegler, Martin: Simplified design of excavation support and shafts for safety against hydraulic heave = Einfache Bemessung von Baugruben und Schächten im Hinblick auf die Sicherheit gegen hydraulischen Grundbruch. In: Geomechanics and Tunnelling 6 (2013), H. 4, S. 362-374, ISSN 1865-7362).

Wenn Sie "Hydraulischer Grundbruch nach Aulbach/Ziegler" aktiviert haben, können Sie über den Knopf "einstellen" die erforderlichen Systemdaten eingeben.

Über den Knopf "Info" erhalten Sie weitere Informationen zur Definition des Untergrundes (günstig / ungünstig). Im Bereich "Standardwerte" können Sie die Teilsicherheitsbeiwerte der DIN 1054:2010 bzw. des EC 7 für die verschiedenen Lastfälle und Untergründe über die Dialogbox auswählen, die Sie durch Klicken auf den Knopf "nach DIN 1054:2010" erhalten.

Des Weiteren haben Sie die Möglichkeit, über den Knopf "nach ÖNORM EN 1997-1" die Teilsicherheiten nach österreichischer Norm auszuwählen.
