GGU-RETAIN: Menüeintrag "bemessen"

Nach der Berechnung des aktuell eingegebenen Systems können Sie direkt die Bemessung der Verbauwand anschließen (siehe Menüeintrag "System / berechnen"). Des Weiteren können Sie über diesen Menüeintrag auch eine nachträgliche Bemessung für ein anderes Profil als das in der Berechnung gewählte veranlassen.

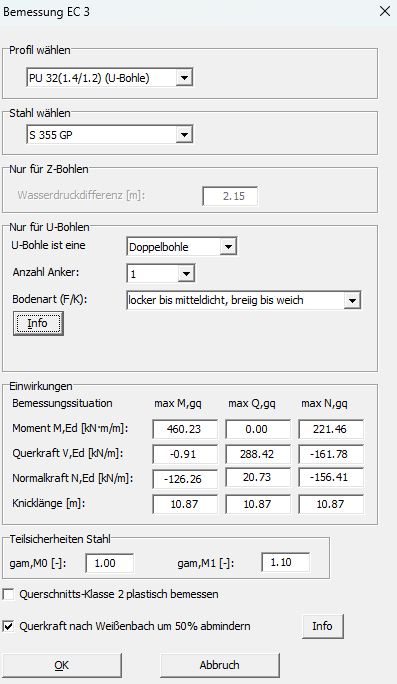

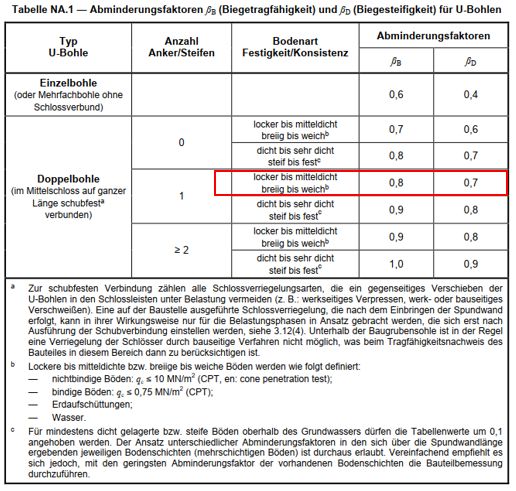

Je nach Art des Verbaus reagiert das Programm unterschiedlich. Bei Trägerbohlwänden erscheint z.B. folgende Dialogbox:

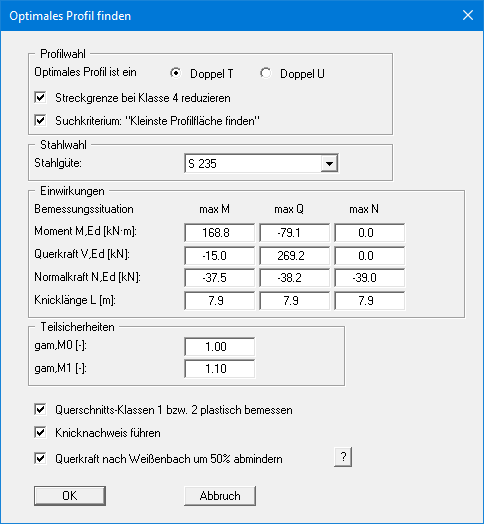

Wenn Sie das optimale Profil vom Programm suchen lassen möchten, wählen Sie den oberen Auswahlschalter und erhalten die folgende Dialogbox:

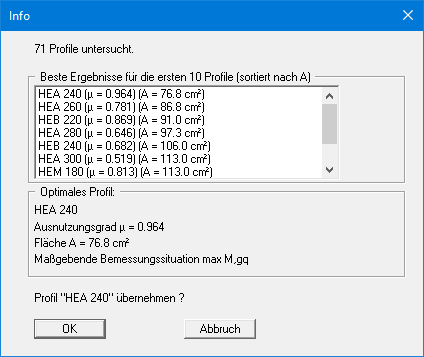

Das Ergebnis der Suche wird in einer weiteren Dialogbox angezeigt. Wenn Sie das vom Programm vorgeschlagene, optimale Profil übernehmen möchten, klicken Sie auf "OK".

Danach werden die Bemessungsergebnisse in einer Infobox dargestellt. Wenn Sie den vorgeschlagenen optimalen Bohlträger gewählt hatten, sollten Sie die Bohlträgerbreite entsprechend des gewählten Profils über den Knopf "übernehmen" in Ihrem System anpassen lassen. Eine anschließende Neuberechnung wird empfohlen. Bei Trägerbohlwänden können Sie im Anschluss noch die Ausfachung bemessen.

Dazu sucht sich das Programm die maximale aktive Erddruckordinate max eah, ermittelt das maximale Moment für die Ausfachung aus

(max eah) · Bohlträgerabstand² / 8

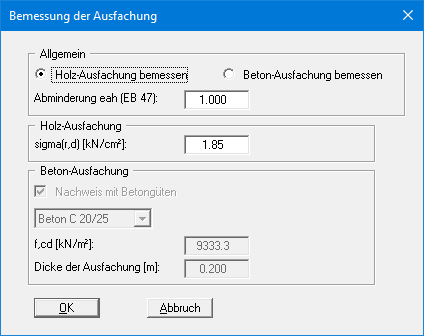

und berechnet mit der zulässigen Spannung die erforderliche Dicke der Ausfachungselemente. Alternativ zur Holzausfachung kann auch eine Ausfachung aus Beton bemessen werden.

Nach der Bemessung werden Sie in einer Infobox über die Ergebnisse der Nachweisführung informiert und erhalten die wesentlichen Angaben, die der Bemessung zugrunde lagen. Nach Bestätigen mit "OK" werden die Zustandsgrößen und das System auf dem Bildschirm dargestellt.
