GGU-RETAIN: Teilbereich "Einbindetiefe über" (berechnen)

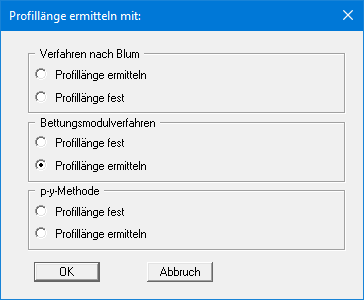

Im Bereich "Einbindetiefe über" in der Startdialogbox des Menüeintrages "System / berechnen" können Sie die Art der Berechnung der Einbindetiefe festlegen. Wenn Sie die Einbindetiefe auf eine andere als die voreingestellte Art bestimmen wollen, wählen Sie den Knopf "ändern" und erhalten die folgende Dialogbox.

Wenn Sie eine der Möglichkeiten mit fester Profillänge wählen, erscheint anschließend in der Startdialogbox anstelle des Einspanngrades "feste Profillänge", die Sie dann entsprechend Ihren Vorstellungen eingeben müssen.

Sie können für die Berechnung zwischen dem Verfahren nach Blum oder dem Bettungsmodulverfahren wählen. Bei Trägerbohlwänden und Aufgelösten Wänden haben Sie zusätzlich noch die Möglichkeit, nach der p-y-Methode zu berechnen.

Bei einer Einstellung mit gebettetem Fuß kann durch Aktivieren des Schalters die Bettungsreaktion mit der Teilsicherheit gamma(Ep) abgemindert werden. Die Abminderung kann nach DIN 1054, GL. (47) und (48), mit charakteristischen Werten erfolgen. Wenn der Schalter "Bettung abmindern mit gamma(Ep)" nicht aktiviert wird, kann die Bettung auch nach EAB, EB 102, berücksichtigt werden.

Der Schalter "Bettung auf durchgehende Wand" erscheint nur bei Trägerbohlwänden und Aufgelösten Wänden. Wenn der Schalter deaktiviert ist, wird die Bettung auf die Trägerbreite angesetzt.
