GGU-RETAIN: Menüeintrag "Gurtungen"

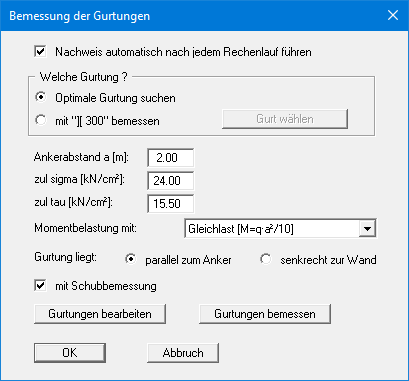

Über diesen Menüeintrag treffen Sie Ihre Einstellungen und können bei einem bereits berechneten System über den Knopf "Gurtungen bemessen" die Bemessung anschließend durchführen lassen. Auf dem Bildschirm werden dann der Biege- und der Schubnachweis der Gurtungen in zwei Infoboxen dargestellt.

Wenn Sie den Knopf "Nachweis automatisch nach jedem Rechenlauf führen" aktivieren, erhalten Sie im Anschluss an jede Berechnung automatisch eine Abfrage zur Bemessung der Gurtungen.

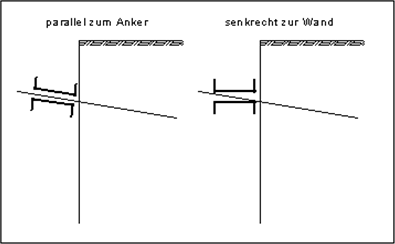

Sie können auswählen, ob mit einer bestimmten Gurtung bemessen werden soll oder ob die optimale Gurtung aus der Liste der vorhandenen Gurtungen gesucht werden soll. Bei Anwendung des Teilsicherheitskonzeptes geben Sie die "Streckgrenze" und "gamma(Stahl)" ein, beim Globalsicherheitskonzept geben Sie hier die zulässigen Spannungen ein. Des Weiteren geben Sie den "Ankerabstand" ein und wählen die Form der "Momentbelastung", die der Bemessung zugrunde gelegt werden soll. Außerdem können Sie festlegen, ob die Gurtung parallel zum Anker oder senkrecht zur Wand liegt.

Mit dem Knopf "Gurtungen bearbeiten" gelangen Sie in eine Dialogbox, in der die vorhandenen Gurtungen mit ihren Namen und dem Widerstandsmoment sowie dem für die Schubbemessung erforderlichen Wert "S/s" (Statisches Moment und Stegdicke) aufgelistet sind. Sie können durch Markieren des Auswahlknopfes vor der gewünschten Gurtung und Klicken auf den Knopf "ausgewählter Gurt als Bemessungsgurt" diesen in die obige Dialogbox übernehmen.

Neue Gurtungen können nach Klicken auf "x Gurtungen ändern" der Liste hinzugefügt werden. Über die Knöpfe "laden" und "speichern" können Sie auf Dateien mit Gurt-Listen zugreifen.

Der Knopf "Gurtungen bemessen" erscheint nur, wenn Ihr System bereits berechnet ist!
