GGU-RETAIN: Menüeintrag "Nachweise / Teilsicherheiten"

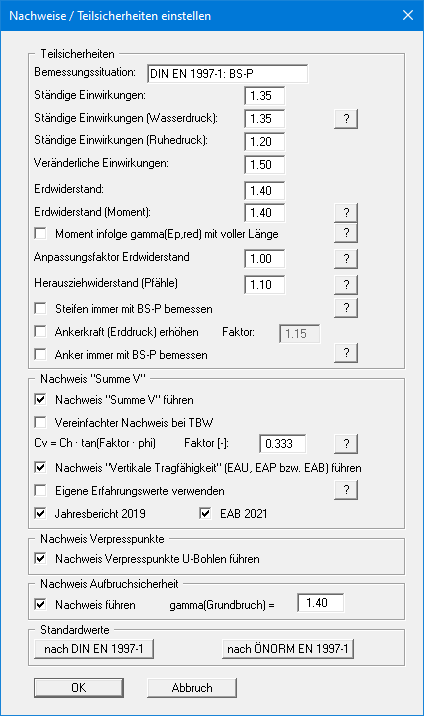

Wenn Sie mit dem Teilsicherheitskonzept rechnen, erhalten Sie die folgende Dialogbox zur Festlegung der Teilsicherheiten.

Die Teilsicherheit für die ständige Einwirkung infolge Wasserdrucks kann unter bestimmten Randbedingungen nach EAU 2012 abgemindert werden (siehe "?"-Knopf). Das gleiche gilt auch für die Teilsicherheit für den Erdwiderstand zur Berechnung des Bemessungsmomentes.

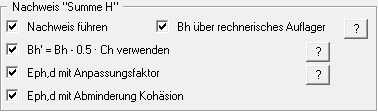

Sie können in der Dialogbox Nachweise, die Sie nicht führen wollen, deaktivieren. Wenn Sie als Verbauwandtyp "Trägerbohlwand" oder "Aufgelöste Wand" ausgewählt haben, erscheint ein weiterer Bereich zum Nachweis der Summe H:

Im Bereich "Standardwerte" können Sie über den Knopf "nach DIN EN 1997-1" die Teilsicherheitswerte für die verschiedenen Lastfälle der DIN EN 1997-1 bzw. des EC 7 übernehmen lassen. Die gewählte Bemessungssituation wird dabei automatisch oben in der Dialogbox eingetragen und später in der Allgemeinen Legende dargestellt. Sie können hier aber auch eigene Bezeichnungen verwenden.

Beim Teilsicherheitskonzept nach EC 7 wurden die Bezeichnungen der Lastfälle geändert:

• Lastfall 1 heißt jetzt BS-P: Ständige Bemessungssituation (Persistent Situation)

• Lastfall 2 heißt jetzt BS-T: Vorübergehende Bemessungssituation (Transient Situation)

• Lastfall 3 heißt jetzt BS-A: Außergewöhnliche Bemessungssituation (Accidental Situation)

Zusätzlich gibt es noch die Bemessungssituation infolge Erdbeben (BS-E). Bei der Bemessungssituation BS-E sind alle Teilsicherheiten = 1,0.

Des Weiteren haben Sie die Möglichkeit, über den Knopf "nach ÖNORM EN 1997-1" die Teilsicherheiten nach österreichischer Norm auszuwählen.
