GGU-RETAIN: Menüeintrag "Profile"

Bei Auswahl "Spundwand" und "mit Profil-Liste" erhalten Sie eine Dialogbox, die nahezu genauso aufgebaut ist wie die bei den Bohlträgern. Auch hier muss der Schalter "Stahlbemessung nach EC 3" aktiviert sein. Sie können die Profile für die Spundwände in eine Datei ".spw_ggu" speichern.

Wenn Sie nicht nach EC 3 bemessen, beachten Sie, dass für Spundwandprofile die Fläche "A" in [cm²/m] und das Trägheitsmoment "I" in [cm4/m] eingegeben werden müssen. Beachten Sie weiterhin, dass die in der Tabelle enthaltenen Profil-Werte unterstellen, dass eine schubsteife Verbindung zwischen den gelieferten Doppelbohlen besteht. Die Größe S ist das Statische Moment des Profils und s die Stegdicke. Die Größe "alp" ist der Öffnungswinkel des Profils. Der Wert "S·sin(alp)/s" wird für den Schubspannungsnachweis benötigt.

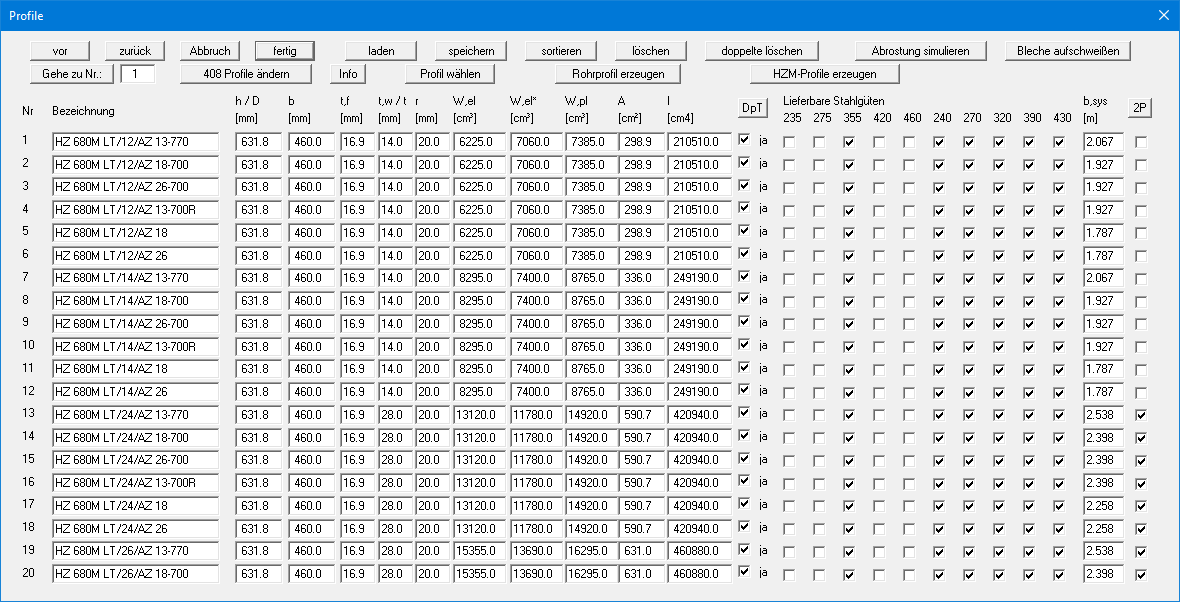

Bei Auswahl "Kombinierte Spundwand" ist die Dialogbox für die Profile noch etwas erweitert:


Sie können über den Knopf "Rohrprofil erzeugen" neue Profile vom Programm erstellen lassen. Die Profile, die Sie hier neu anlegen, speichern Sie in eine Datei ".kom_ggu".

Über den Knopf “HZM-Profile erzeugen” können Sie neue Kombinationen von Trag- und Füllbohlen generieren und der Profil-Liste hinzufügen.
