GGU-RETAIN: Menüeintrag "Vorverformungen einstellen"

Wenn Sie Vorverformungen aus vorangegangenen Bauzuständen als Stützensenkungen an den Ankerpunkten (siehe auch “Theoretische Grundlagen: Vorverformungen”) berücksichtigen wollen, werden die erforderlichen Einstellungen unter diesem Menüeintrag vorgenommen.

Vorverformungen können auf zwei verschiedene Arten definiert werden:

• Vorverformungen von Hand

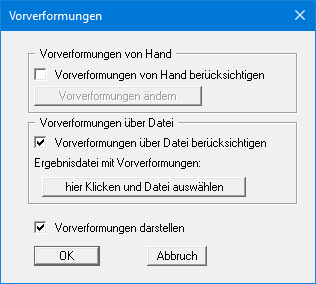

  Wenn Sie die Größe der Vorverformungen kennen, aktivieren Sie den Schalter "Vorverformungen von Hand berücksichtigen" und wählen den Knopf "Vorverformungen ändern"

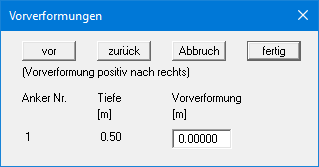

In der Dialogbox können Sie für jeden zurzeit definierten Anker die Vorverformung eingeben.

• Vorverformungen über Datei
  Alternativ dazu können die Vorverformungen auch aus einer anderen Berechnungsdatei automatisch eingelesen werden. Aktivieren Sie den Schalter "Vorverformungen über Datei berücksichtigen" und wählen den Knopf "hier Klicken und Datei auswählen". Danach erscheint die Dateiauswahlbox, in der Sie die betreffende Datei auswählen. Die Datei muss mit Ergebnisdaten abgespeichert worden sein, ansonsten erhalten Sie eine entsprechende Fehlermeldung. Das Programm liest aus dieser Datei die entsprechenden Werte ein. Auf dem Knopf wird anschließend der Dateiname dargestellt und darunter die Datensatzbeschreibung der eingelesenen Datei.
  Sie können nun den Knopf "Vorverformungen ändern" dazu missbrauchen und sich die Vorverformungen ansehen. Falls Sie im Lauf der weiteren Bearbeitung die Ankerlagen in der Höhe verändern, werden automatisch diese Werte angepasst. Das heißt, dass das Programm immer dann, wenn Sie die Berechnung starten, die angegebene Datei öffnet und die Werte neu bestimmt. Grundsätzlich ist auch der Fall denkbar, dass Sie im Rahmen einer späteren Programmsitzung das aktuelle System neu berechnen wollen und zwischenzeitlich die Daten in der Datei mit den Vorverformungen geändert wurden. In diesem Fall werden die aktuellen Daten eingelesen.

Im unteren Bereich der Dialogbox können Sie einstellen, ob die eingelesenen Vorverformungen auf dem Bildschirm dargestellt werden sollen. Sie erhalten dann in der Systemdarstellung die Biegelinie des Systems mit den Vorverformungen.
