GGU-RETAIN: Schritt 8: System berechnen und bemessen (Bsp. 1)

Wählen Sie aus dem Menütitel "System" den Menüeintrag "berechnen".

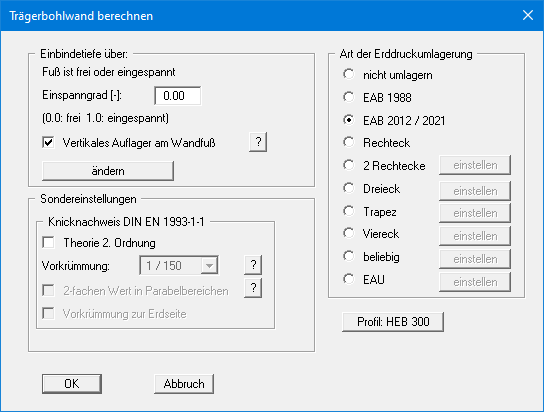

Wählen Sie einen Einspanngrad von "0.0" (= freie Auflagerung). Die Erddruckumlagerung soll gemäß “EAB 2012/2021” erfolgen (aktivieren Sie den entsprechenden Schalter). Über den markierten Knopf können Sie das gewünschte Profil auswählen. Für das Beispiel wählen Sie "HEB 300" aus der Liste, falls es noch nicht dargestellt ist.

Anschließend wird die Berechnung mit dem Knopf "OK" gestartet. Während der Berechnung erhalten Sie Hinweise zu verschiedenen Einstellungen, die Sie in den entsprechenden Literaturstellen nachlesen können. Bei der Trägerbohlwandberechnung erhalten Sie beispielsweise den Hinweis, dass nach EAB mit einem Anpassungsfaktor von 0,8 für den passiven Erddruck gerechnet werden sollte. Sie können das vom Programm korrigieren lassen.

Im Anschluss an die Berechnung können Sie auswählen, ob die Bemessung jetzt durchgeführt werden soll. Wenn Sie die Frage mit "ja" bestätigen, erhalten Sie folgende Dialogbox:

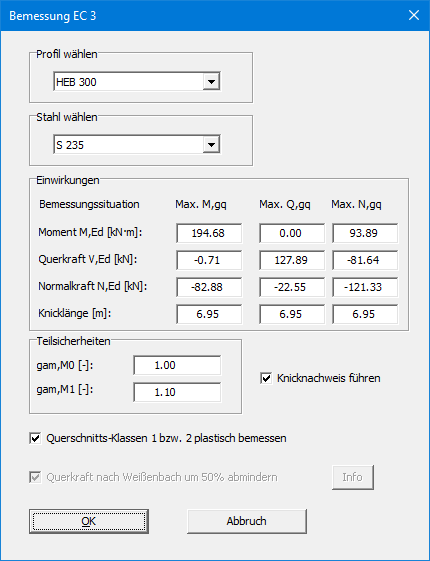

Wählen Sie für das Beispiel den Schalter "bemessen mit HEB 300 oder frei wählen" und bestätigen Sie mit "OK". Sie erhalten anschließend die Dialogbox mit den Einstellungen zur Bemessung nach EC 3:


Übernehmen Sie die Einstellungen in der Dialogbox und bestätigen Sie mit "OK". Sie erhalten folgende Infobox, die Sie bestätigen.


Im Anschluss werden die Bemessungswerte für den Bohlträger in einer Infobox dargestellt. Über den Knopf "Klemmbrett" können Sie die Werte über die Windows-Zwischenablage zum Beispiel in Ihren Bericht kopieren.

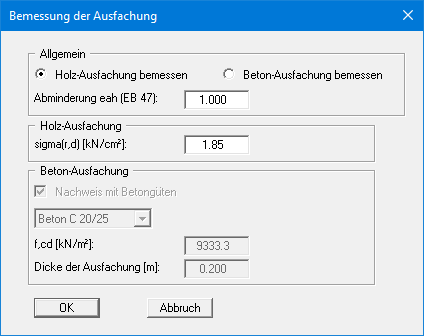

Nach Verlassen der Ergebnisbox erhalten Sie die Dialogbox für die Bemessung der Ausfachung:


Nach Klicken auf "OK" wird Ihnen das Ergebnis in einer Infobox angezeigt:

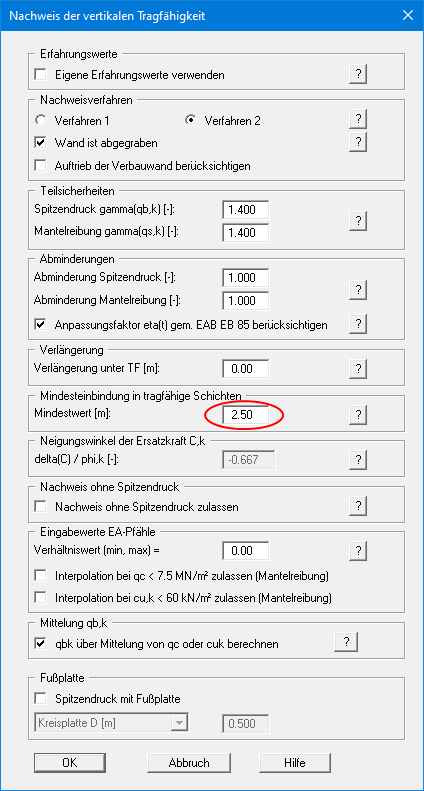

Standardmäßig sind im Menüeintrag "Editor 1 / Nachweise/Teilsicherheiten" die Schalter "Nachweis "Vertikale Tragfähigkeit" (EAU, EAP bzw. EAB) führen" und "Nachweis "Summe V" führen" aktiviert. Sie erhalten daher im Anschluss an die Bemessung der Ausfachung die folgende Dialogbox:


In der EAU und EAB wird eine Mindesteinbindung in tragfähige Schichten nicht gefordert. Der vorgegebene Wert von 2.50 m orientiert sich an der EA-Pfähle. Sie können daher den Wert für die Mindesteinbindung auf 0.00 m setzen.

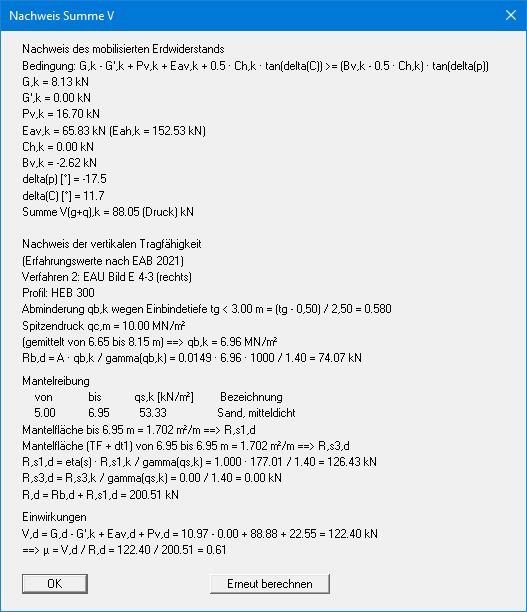

Sie können nach Klicken auf den Knopf "Erneut berechnen" Änderungen in der obigen Dialogbox zum Nachweis der vertikalen Tragfähigkeit vornehmen und damit erneut berechnen lassen.

Wenn Sie auf "OK" klicken, werden auf dem Bildschirm die Erddruckverteilung, der Momenten-, der Querkraft- und der Normalkraftverlauf sowie die Biegelinie dargestellt. Die Berechnung und Bemessung der Verbauwand sind abgeschlossen.
