GGU-RETAIN: Schritt 9: Auswerten und Darstellen der Ergebnisse (Bsp. 1)

Auf dem Bildschirm werden drei Legenden dargestellt, die die Bodenkennwerte, wesentliche Grundlagen der Berechnung und wesentliche Ergebnisse der Bemessung enthalten. Zudem ist eine vierte Legende enthalten, die eine Darstellung der Verbauwand beinhaltet.

Die Grafik kann auf dem angeschlossenen Drucker ausgegeben werden (Menüeintrag "Datei / Drucken"). Weiterhin besteht die Möglichkeit, ein ausführliches Datenprotokoll auf dem Drucker auszugeben (Menüeintrag "Datei / Protokoll ausgeben"). Mit der Lupenfunktion (Info unter Menüeintrag "Ansicht / Lupe") können Sie sich auch Ausschnitte der Grafik vergrößert ansehen. Wenn Sie mit der linken Maustaste in die Grafik doppelt klicken, werden die Zustandsgrößen am Mauszeiger in einer Dialogbox angezeigt.

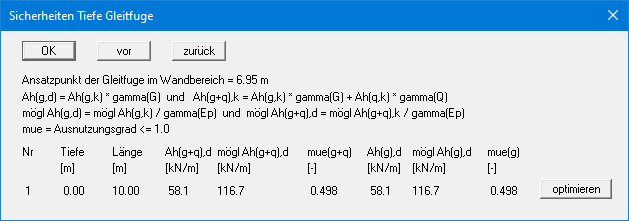

Weitere Auswertungen sind unter dem Menütitel "Auswerten" möglich. So können Sie sich die gewählte Art der Erddruckumlagerung, die Bemessungsgrößen, die Maximalwerte und die Ankerkräfte anzeigen lassen. Besonders interessant ist der Menüeintrag "Auswerten / Tiefe Gleitfuge":

Für das Beispiel wurde ein Ausnutzungsgrad von 0,498 bestimmt. Wählen Sie den Knopf "optimieren", um die Ankerlänge anzupassen. Nach einigen Sekunden erhalten Sie die für einen Ausnutzungsgrad von 0,995 erforderliche Länge des Ankers. Durch die Veränderung der Ankerlänge hat sich das statische System grundsätzlich geändert, da die Gesamtdehnsteifigkeit des Ankers größer wird. Sie erhalten daher nach Abschluss der Optimierung eine entsprechende Warnung. Der Einfluss der Veränderung auf die Schnittgrößen ist jedoch im Allgemeinen gering, so dass Sie auf eine neuerliche Berechnung verzichten können. Wenn Sie unsicher sind, starten Sie die Berechnung erneut.

Für eine weitere Erläuterung können Sie die Berechnungsergebnisse über das "Mini-CAD"-System mit Text- und Grafikelementen ergänzen. Sie können Ihre Arbeit in einer Datei abspeichern. Wählen Sie dazu den Menüeintrag "Datei / Speichern unter".
