GGU-RETAIN: Tastatur und Maus

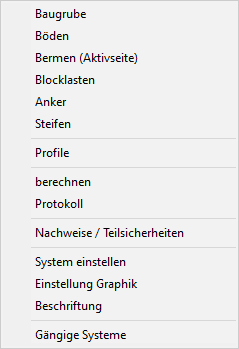

Wenn Sie mit der rechten Maustaste an einer beliebigen Stelle auf dem Bildschirm klicken, erhalten Sie ein Kontextmenü, das die wichtigsten Menüeinträge beinhaltet.


Über das Menü "Gängige Systeme" können Sie auf schnelle Weise verschiedene neue Systeme entwerfen. Ohne die verschiedenen Menüeinträge nacheinander durchzuarbeiten, geben Sie die wesentlichen Elemente wie Baugrubengeometrie, Grundwasser, Anker, Bodenkennwerte etc. in nur einer Dialogbox ein (siehe Menüeintrag “Editor 1 / Gängige Systeme”).

Wenn Sie mit der linken Maustaste in die Systemgrafik doppelklicken, erhalten Sie eine Infobox mit den Ergebniswerten für die angeklickte Tiefe. Sie erhalten so einen schnellen Überblick über die Ergebnisse für eine gewünschte Tiefe.

Mit einem Doppelklick der linken Maustaste über Legenden, Diagrammen oder Mini-CAD-Objekten, springen Sie direkt in den Editor für das ausgewählte Objekt, um es z.B. weiter zu bearbeiten.

In den meisten Dialogboxen sind die Knöpfe zum Verlassen der Box oder Knöpfe für entscheidende Funktionen dick markiert und können durch Klicken der [Enter] bzw. [Return]-Taste erreicht werden.

In Dialogboxen, in denen Sie Eingaben machen müssen, z.B. Bodenkennwerte ändern, springen Sie am schnellsten mit der [Tab]-Taste in die nächste Eingabebox. Dabei wird der bisherige Wert markiert und kann direkt mit der neuen Eingabe überschrieben werden. Sie müssen die Box nicht mit der Maus anfahren und die alte Eingabe vorab löschen.

In Eingabeboxen für Zahlenwerte können Sie auch gängige Rechenoperationen benutzen, um Anpassungen vorzunehmen (siehe “Tipps und Tricks: Rechenfunktionen in Eingabeboxen”).

Mit den Cursortasten und den [Bild auf]- und [Bild ab]-Tasten können Sie ein Scrollen des Bildschirms über die Tastatur erreichen. Nach Aktivierung der Lupenfunktionen klicken Sie auf einen Bildschirmbereich, um die Darstellung um den Faktor 2 zu vergrößern oder zu verkleinern. Alternativ definieren Sie durch Klicken und Ziehen der Maus bei gedrückter [Strg]-Taste einen gewünschten Fensterausschnitt, der anschließend bildschirmfüllend dargestellt wird.

Um in die Bildschirmdarstellung rein- oder rauszuzoomen oder diese zu verschieben, können Sie auch das Mausrad nutzen. Für die Mausradbedienung ist standardmäßig die Einstellung nach Windows-Konventionen aktiviert:

  • Mausrad hoch = Bildschirmausschnitt nach oben verschieben

  • Mausrad runter = Bildschirmausschnitt nach unten verschieben

  • [Shift] + Mausrad hoch = Bildschirmausschnitt nach rechts verschieben

  • [Shift] + Mausrad runter = Bildschirmausschnitt nach links verschieben

  • [Strg] + Mausrad hoch = Bildschirmausschnitt vergrößern (ins Bild zoomen)

  • [Strg] + Mausrad runter = Bildschirmausschnitt verkleinern (aus Bild heraus zoomen)

Wenn Sie über das Mausrad die Systemkoordinaten und den Maßstab Ihres Systems verändern möchten, aktivieren Sie in der Dialogbox des Menüeintrags "Ansicht / Lupe" den Schalter "Mausradbedienung mit Weltkoordinaten". Wenn Sie mit dieser Einstellung das Programm schließen, ist die Einstellung auch beim nächsten Start weiterhin aktiviert. Sie können jetzt folgende Mausradfunktionen zur Systemveränderung nutzen:

  • [Shift] + Mausrad hoch = Systemgrafik nach oben verschieben

  • [Shift] + Mausrad runter = Systemgrafik nach unten verschieben

  • [Shift] + [Strg] + Mausrad hoch = Systemgrafik nach rechts verschieben

  • [Shift] + [Strg] + Mausrad runter = Systemgrafik nach links verschieben

  • [Strg] + Mausrad hoch = Systemgrafik vergrößern (Maßstabsänderung)

  • [Strg] + Mausrad runter = Systemgrafik verkleinern (Maßstabsänderung)

Aus einer gezoomten Darstellung kommen Sie mit [Esc] wieder zurück zum Gesamtbildschirm. Eine Maßstabsänderung oder Veränderung der Systemkoordinaten machen Sie mit [F9] (= Menüeintrag "Blatt / Koordinaten neu berechnen") wieder rückgängig.

Die geänderten Systemkoordinaten können Sie im Menüeintrag "Blatt / von Hand" anschauen und ggf. durch genauere Zahleneingabe manuell anpassen.
