GGU-RETAIN: Variante "Profillänge fest und Fuß gebettet"

Bei dieser Variante geben Sie eine feste Länge der Wand vor.

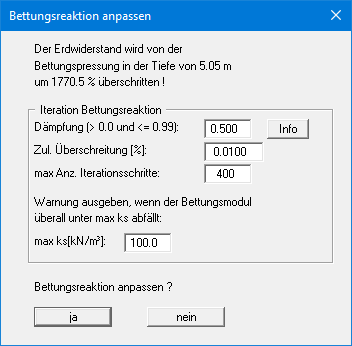

Aus der elastischen Berechnung resultiert eine Bodenpressung, die sich vor der Wand einstellt und aus dem Produkt von Bettungsmodul und Verformung längs der Wand ermittelt werden kann. Diese elastische Pressung darf nicht größer werden als der passive Erddruck, der vor der Wand geweckt werden kann. Nach der Berechnung wird diese Bedingung im Allgemeinen nicht eingehalten sein, so dass eine iterative Abminderung der Bettungsmodule und damit der resultierenden Bettungspressungen erforderlich ist, um die Bedingung einhalten zu können. Sie erhalten dann beispielsweise folgende Dialogbox, mit der Sie den Iterationsprozess steuern können.

Die hier angegebenen Defaultwerte haben sich bewährt und müssen im Allgemeinen nicht geändert werden.

Mit der "Dämpfung" wird ein starkes Schwingen des Iterationsprozesses um die tatsächliche Lösung verhindert. Ein Wert von 0,0 bedeutet keine Dämpfung, wohingegen ein Wert von 0,99 eine sehr starke Dämpfung mit langen Rechenzeiten bedeutet.

Unter "Zul. Überschreitung" geben Sie vor, um wie viel Prozent die elastische Pressung den Erdwiderstand überschreiten darf, bevor die Iteration beendet wird.

Die Anzahl der Iterationsschritte kann ebenfalls festgelegt werden. Ist bei der angegebenen Zahl die Bettungspressung noch immer größer als der Erdwiderstand wird die Iteration ohne Ergebnis abgebrochen.

Beim Iterationsprozess wird der Bettungsmodul abgemindert. Wenn das System eine Abminderung über die gesamte Wandlänge unter den Wert von "max ks" erfordert, wird die Iteration abgebrochen. Wenn dieses Abbruchkriterium greift, ist im Allgemeinen die Wand nicht lang genug, um die Belastung aufnehmen zu können.
