GGU-SETTLE: Auswertungen Menüeintrag "Einstellungen"

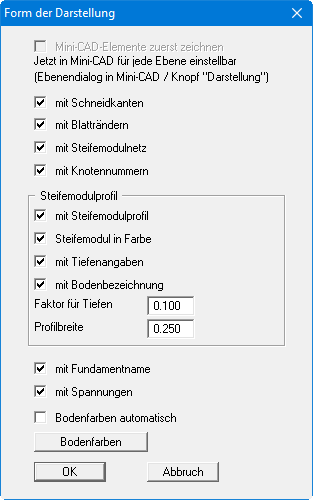

Über diesen Menüeintrag können Sie die Darstellung der Grafik beeinflussen. Die folgende Box erscheint bei Rechteckfundamenten:

Objekte, die Sie über das Mini-CAD dazufügen, werden im Normalfall über Ihre Grafik gezeichnet. Sollen die Mini-CAD-Objekte hinter Ihre Grafik gelegt werden, können Sie dies im Popup-Menü des Mini-CAD-Moduls einstellen (Ebenendialog in Mini-CAD / Knopf "Darstellung").

Durch Deaktivierung der entsprechenden Schalter können Sie die unter dem Menüeintrag "Blatt / Blattformat" definierten Schneidkanten und Blattränder ausblenden (siehe Abschnitt 9.10.5). Die Darstellung des Steifemodulnetzes und der Knotennummern der Steifemodulprofile können Sie ebenfalls deaktivieren.

Im Bereich "Steifemodulprofil" verändern Sie die Darstellung der einzelnen Profile oder blenden sie ganz aus durch Deaktivierung des Schalters "mit Steifemodulprofil". Mit "Faktor für Tiefen" können Sie die Länge der Profilsäulen in der Darstellung steuern.

Bei Rechteckfundamenten können Sie, wie oben dargestellt, den Fundamentnamen und die Spannungen darstellen lassen. Bei Dreieckfundamenten erscheint anstelle der beiden Schalter eine Auswahlbox, in der Sie festlegen können, ob Spannung, Aushubentlastung oder Gründungssohle an den Fundamentknoten eingetragen werden soll.

Wenn der Schalter "Bodenfarben automatisch" aktiviert ist, werden den Schichten der Steifemodulprofile vom Programm automatisch Bodenfarben zugeordnet. Ist der Schalter nicht aktiviert, werden die Farben genommen, die Sie unter dem Knopf "Bodenfarben" individuell einstellen können.
