GGU-SETTLE: Auswertungen Menüeintrag "Isolinien Bettungsmodule"

Dieser Menüeintrag ermöglicht die Darstellung von Bettungsmodulen aus berechneten Setzungen in einem Isolinienplan. Dazu erzeugt das Programm ein Dreiecksnetz aus allen berechneten Setzungen. Es werden jedoch nur Setzungspunkte berücksichtigt, die innerhalb eines Fundaments liegen, da sich der Bettungsmodul aus der Division der Fundamentspannung an dem betreffenden Punkt durch die zugehörige Setzungsgröße ergibt. Das erzeugte Dreiecksnetz, das nichts zu tun hat mit dem Interpolationsnetz für die Steifemodulprofile, benutzt das Programm als Interpolationsgrundlage für die Isolinienberechnung.

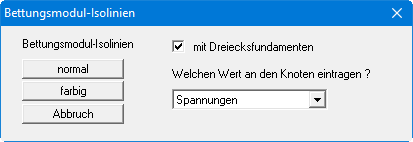

Nach Anwahl dieses Menüeintrages erhalten Sie eine Dialogbox, die analog zur Dialogbox für die Isoliniendarstellung von Setzungen ist.

Bei Dreiecksfundamenten. können Sie die Darstellung des Fundamentnetzes und eine Knotenbeschriftung auswählen. Ansonsten stehen Ihnen für die Art der Isoliniendarstellung zwei Knöpfe zur Verfügung:

• "normal"
  Die Einstellungen für die normale Isoliniendarstellung erfolgt analog zu den Erläuterungen in Abschnitt Isolinien Setzungen normal

• "farbig"
  Die Einstellungen für die farbige Isoliniendarstellung erfolgt analog zu den Erläuterungen in Abschnitt Isolinien Setzungen farbig.
