GGU-SETTLE: Bodenschichten definieren (Bsp. 1)

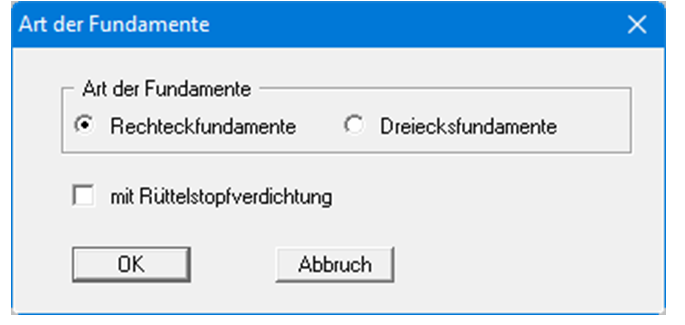

Wählen Sie zunächst den Menüeintrag "Datei / Neu" und aktivieren Sie den Schalter "Rechteckfundamente".

Der erste Schritt zu einer Berechnung mit dem Programm GGU-SETTLE ist die Definition eines Dreiecksnetzes. Die Knoten des Dreiecksnetzes werden von den Bohrpunkten gebildet. Die Bohrpunkte werden dann zu einem Dreiecksnetz verbunden, aus dem das Programm an jedem Punkt das Steifemodulprofil interpolieren kann. Gehen Sie zur Definition der Bohrpunkte wie folgt vor:

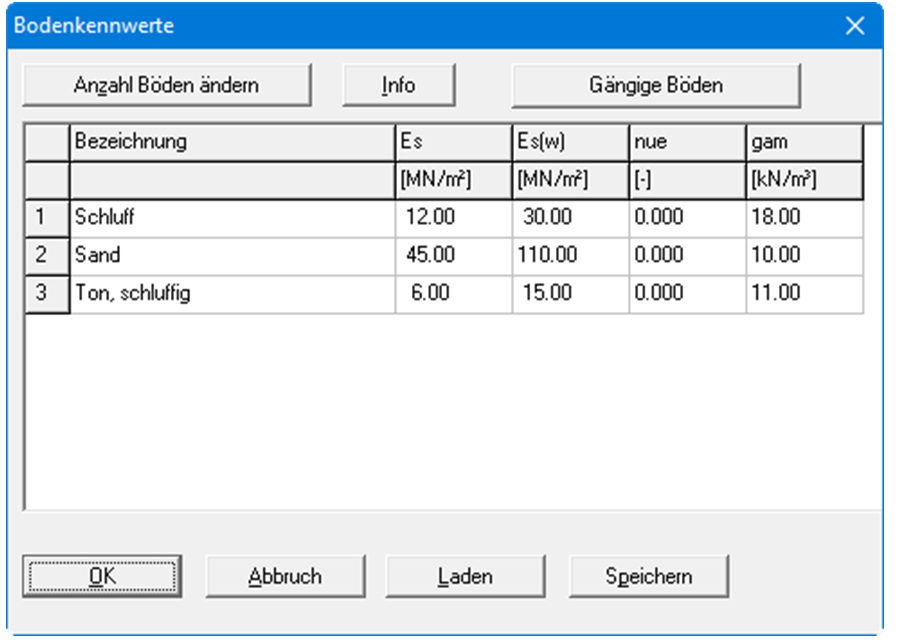

Wählen Sie zunächst den Menüeintrag "Böden / Schichten" und klicken Sie auf den Knopf "Anzahl Böden ändern". Setzen Sie als neue Schichtanzahl "3" ein, es werden dann in der folgenden Dialogbox 3 Zeilen für die Schichten dargestellt. Geben Sie die Bodenkennwerte (Bodenarten und Bodenkennwerte) wie dargestellt ein.
