GGU-SETTLE: Fundamentsetzungen berechnen (Bsp. 2)
Nach der Definition der Fundamente können Sie das System berechnen lassen. Grundsätzlich kann unterschieden werden zwischen der Berechnung von Fundamentsetzungen und der Berechnung von so genannten Einzelsetzungen. Beide Berechnungsarten können auch vermischt werden. Mit Fundamentsetzungen sind die Setzungen an speziellen Punkten der eingegebenen Fundamente gemeint:
Setzung in Dreiecksmitte
Setzungen an den Dreiecksknoten.

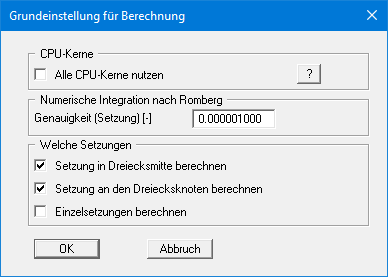

Wenn Sie sich nur für die Setzungen an den oben beschriebenen Fundamentpunkten interessieren, wählen Sie den Menüeintrag "System / berechnen".
Bei komplexeren Systemen kann die Berechnung viel Zeit in Anspruch nehmen. Wenn Sie den Schalter "Alle CPU-Kerne nutzen" aktivieren, werden alle CPU-Kerne Ihres Rechners genutzt. Die Rechenzeit kann dadurch erheblich verkürzt werden.
Bei der Berechnung von Dreiecksfundamenten ist eine numerische Integration erforderlich. Die Genauigkeit der Integration können Sie im oberen Teil der Dialogbox einstellen. Der vorgegebene Wert ist für die meisten Problemstellungen hinreichend klein. Wenn Ihnen die berechneten Ergebnisse allerdings sonderbar erscheinen oder wenn Sie von Natur aus vorsichtig sind, geben Sie hier einen kleineren Wert vor. Das geht allerdings auf Kosten der Rechenzeit.
Wählen Sie die Schalter nach Ihren Wünschen aus und klicken Sie auf "OK". Sie erhalten eventuell zuerst einen Hinweis zu den von Ihnen vorgenommenen Sondereinstellungen. Bestätigen Sie die Hinweise und starten Sie die Berechnung. In der Statusleiste werden Sie über den Stand der Berechnung informiert. Nach Abschluss der Berechnung werden die Fundamentsetzungen entsprechend Ihrer oben getroffenen Auswahl in Dreiecksmitte und an den Dreiecksknoten eingetragen.
Wenn Sie das System berechnet haben und anschließend irgendeine Eingabegröße (z.B. Fundamentabmessung, Fundamentspannung, Art der Grenztiefenberechnung usw.) ändern, löscht das Programm intern alle berechneten Setzungen, da Sie für das geänderte System nicht mehr gültig sind. Falls Sie im Rahmen einer vorangegangenen Berechnung bereits Einzelsetzungspunkte definiert haben, können Sie die erneute Berechnung dieser Einzelsetzungen durch Aktivieren des Schalters "Einzelsetzungen" veranlassen.
