GGU-SETTLE: Grenztiefe einstellen (Bsp. 1)

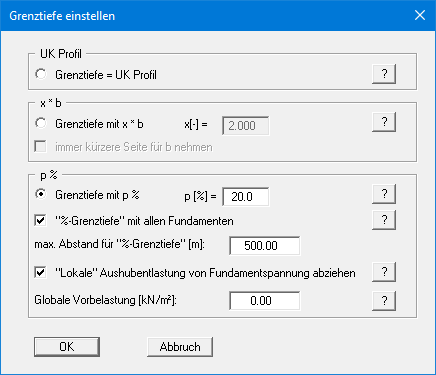

Das Programm kann die Grenztiefe bei Rechteckfundamenten nach drei unterschiedlichen Verfahren bestimmen. Wählen Sie dazu den Menüeintrag "System / Grenztiefe" oder die Funktionstaste [F4]:

• "Grenztiefe = UK Profil"
  Die Setzungen werden bis zur UK des definierten Bodenprofils berechnet.

• "Grenztiefe mit x * b"
  Die Setzungen werden bis in eine Tiefe von x * Fundamentbreite berechnet, jedoch nicht tiefer als UK Profil.

• "Grenztiefe mit p %"
  Die Setzungen werden bis in die Tiefe berechnet, in der die Überlagerungsspannungen * p aus Bodengewicht den Fundamentspannungen entsprechen, jedoch nicht tiefer als UK Profil. Wenn Fundamente dicht nebeneinander liegen (z.B. bei Kreisfundamenten) sollten Sie zusätzlich den Schalter "%-Grenztiefe mit allen Fundamenten" aktivieren, da ansonsten zu geringe Grenztiefen berechnet werden. Bei der Ermittlung der Grenztiefe mit p % kann eine eventuelle Aushubentlastung des betreffenden Fundaments von der mittleren Fundamentspannung abgezogen werden, was im Allgemeinen sinnvoll ist. Näheres zur Aushubentlastung sowie zur globalen Vorbelastung erfahren Sie durch Anklicken des "Info"-Knopfes in obiger Dialogbox. Die Grenztiefe wird in der Mitte des Rechteckfundaments
  berechnet.

Wenn die Setzungen an Punkten außerhalb des betreffenden Fundaments berechnet werden, gilt auch hier die Grenztiefe des Fundaments, aus dem die Setzung erzeugenden Spannungen resultieren. Spannungen oberhalb der Gründungssohle erzeugen Zugspannungen und werden daher nicht berücksichtigt.
